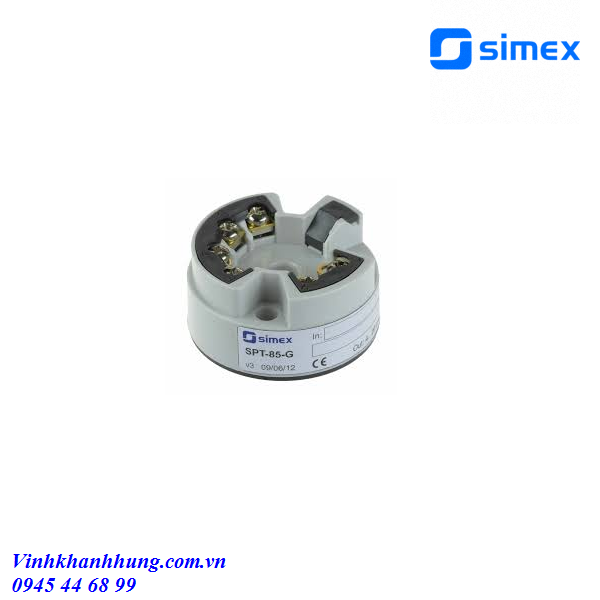

Bộ chuyển đổi tín hiệu

Là bộ chuyển đổi tín hiệu nhiệt độ ra tín hiệu analog 4-20mA có kích thước nhỏ gọn có thể gắn trên đầu cảm biến nhiệt. Dãy tín hiệu nhiệt độ đầu có thể dể dàng thay đổi tương ứng với tín hiều đầu ra 4-20mA bằng phần mềm Tracon.

Thông số kỹ thuật  :

• Tín hiệu input :  Pt 100 (w=1.385), 3-wire                     -100 ... +850°C

                                  Pt 1000 (w=1.385), 3-wire                   -100 ... +600°C
                                  PTC, 3-wire                                           -50 ... +150°C (1kW, 2kW at 25 °C)
                                  Thermocouple „T” (Cu-CuNi)                -40 ...   +400°C
                                  Thermocouple „J” (Fe-CuNi)                 -20 ... +1000°C
                                  Thermocouple „K” (NiCr-Ni)                  -20 ... +1300°C
                                  Thermocouple „R” (PtRh13-Pt)                0 ... +1700°C
                                  Thermocouple „S” (PtRh10-Pt)                0 ... +1700°C
                                  Thermocouple „B” (PtRh30-PtRh6)      200 ... +1800°C
                                  Linear voltage            0-100 mV DC
                                  Custom linear (AUX) 0-10 V DC (option: 0-20 mA, 4-20 mA)

• Dãy nhiệt tối thiểu: 50°C (for RTD/PTC); 100°C (for TC)
• Nguồn cấp: 8-32 VDC ±10%
• Dòng tải tối đa: 750 Ω at 24 VDC / 20 mA
• Tín hiệu output: 2-wire, 4-20 mA.
• Communication interface: RS-232
• Lập trình: Phần mềm cấu hình ”TraCon” (option)
• Nhiệt độ làm việc: -20 to +85°C
• Độ ẩm làm việc: 0 to 90% RH, non-condensing
• Tiêu chuẩn bảo vệ: IP 20
• Kích thước: Ø44 x 23 mm.
• EMC: EN 50081-1, EN 50082-2, 89/336/EEC

​

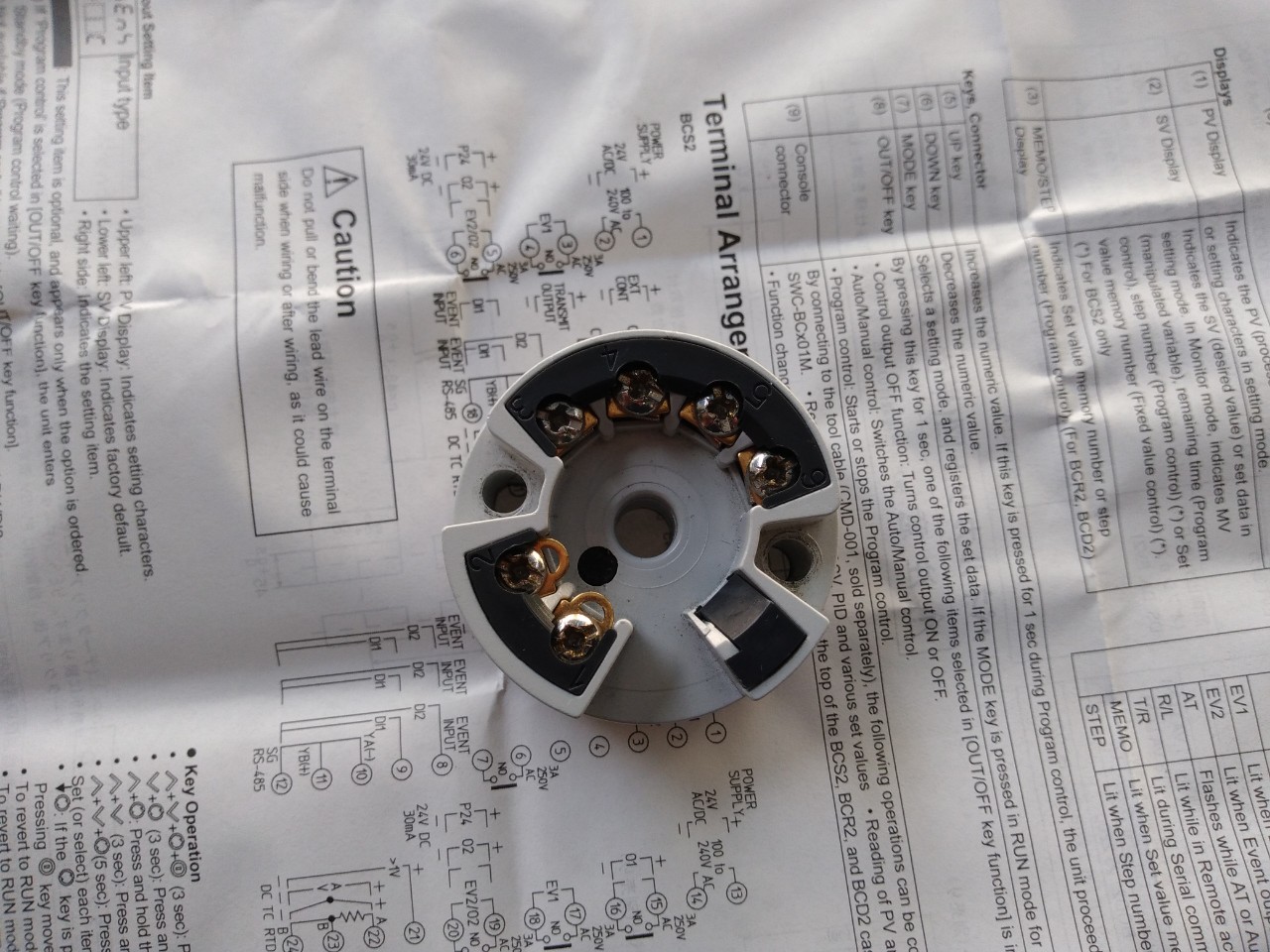

​Sơ Đồ Đâu Nối

Thông số kỹ thuật :
