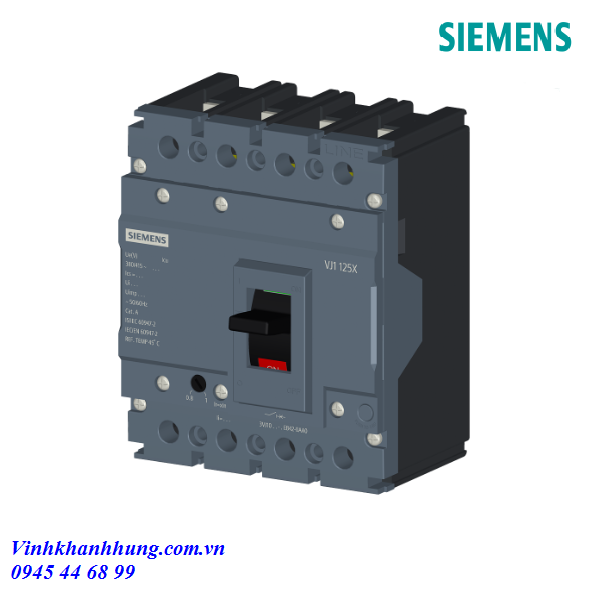

MCCB Siemens SINOVA 3VJ1002-0EB42-0AA0 20A 4P 10kA

Siemens 3VJ1002-0EB42-0AA0 là MCCB (Molded Case Circuit Breaker) thuộc dòng SINOVA 3VJ của Siemens, được thiết kế để bảo vệ đường dây điện trước các sự cố quá tải và ngắn mạch trong hệ thống điện hạ áp. Thiết bị có dòng định mức 20A, cấu hình 4 cực (4P) và khả năng cắt ngắn mạch Icu 10kA tại 415VAC, đáp ứng tiêu chuẩn IEC 60947-2. Bộ bảo vệ ATFM (Adjustable Thermal Fixed Magnetic) cho phép điều chỉnh ngưỡng bảo vệ quá tải, giúp tăng tính linh hoạt khi sử dụng trong nhiều ứng dụng khác nhau.

Nhờ độ tin cậy cao, tuổi thọ cơ khí lớn và khả năng bảo vệ ổn định, sản phẩm được ứng dụng rộng rãi trong tủ điện công nghiệp, tủ phân phối điện, hệ thống điều khiển máy móc, hệ thống HVAC, bơm, dây chuyền sản xuất và các công trình dân dụng.

Thông số kỹ thuật MCCB Siemens 3VJ1002-0EB42-0AA0

Thông số	Giá trị
Model	3VJ1002-0EB42-0AA0
Dòng sản phẩm	Siemens SINOVA 3VJ
Loại	MCCB
Dòng định mức (In)	20 A
Số cực	4P
Frame Size	3VJ10 (125AF)
Khả năng cắt Icu	10 kA tại 415 VAC
Ics	100% Icu
Kiểu Trip Unit	ATFM (Adjustable Thermal Fixed Magnetic)
Bảo vệ quá tải (Ir)	Điều chỉnh 16…20 A
Bảo vệ ngắn mạch (Ii)	500 A (cố định)
Kiểu đấu nối	Screw Connection
Tiêu chuẩn	IEC 60947-2

Nguyên lý hoạt động

MCCB Siemens 3VJ1002-0EB42-0AA0 hoạt động dựa trên hai cơ chế bảo vệ chính là quá tải và ngắn mạch.

Trong điều kiện quá tải, dòng điện tăng vượt giá trị định mức trong một khoảng thời gian nhất định sẽ làm nóng thanh lưỡng kim (bimetal). Khi nhiệt độ đạt ngưỡng cài đặt, thanh lưỡng kim bị uốn cong và tác động vào cơ cấu nhả, khiến MCCB tự động cắt mạch nhằm bảo vệ dây dẫn và thiết bị điện khỏi hiện tượng quá nhiệt. Với bộ bảo vệ ATFM, người dùng có thể điều chỉnh dòng tác động quá tải trong khoảng 16A đến 20A để phù hợp với tải thực tế.

Khi xảy ra ngắn mạch, dòng điện tăng đột biến lên nhiều lần so với dòng định mức. Lúc này cuộn từ (electromagnetic trip) sẽ tạo ra lực hút lớn, kích hoạt cơ cấu nhả gần như tức thời để ngắt mạch chỉ trong vài mili giây. Với mức tác động ngắn mạch cố định 500A, MCCB giúp hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.

Trong quá trình đóng cắt, hồ quang điện phát sinh giữa các tiếp điểm sẽ được dẫn vào buồng dập hồ quang gồm nhiều lá thép xếp song song. Hồ quang bị chia nhỏ và làm nguội nhanh, giúp MCCB cắt dòng điện an toàn, tăng tuổi thọ tiếp điểm và đảm bảo khả năng đóng cắt ổn định sau nhiều chu kỳ hoạt động.

Ưu điểm nổi bật

• Dòng định mức 20A phù hợp cho nhiều mạch phân phối và điều khiển.
• Thiết kế 4 cực (4P) giúp đóng cắt đồng thời cả ba pha và dây trung tính.
• Khả năng cắt ngắn mạch 10kA tại 415VAC bảo vệ hệ thống hiệu quả.
• Bộ bảo vệ ATFM cho phép điều chỉnh ngưỡng bảo vệ quá tải linh hoạt.
• Ics đạt 100% Icu, duy trì khả năng làm việc sau khi cắt sự cố trong điều kiện phù hợp.
• Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện.
• Độ bền cơ khí và độ bền điện cao.
• Sản xuất theo tiêu chuẩn IEC 60947-2, đảm bảo chất lượng và an toàn.
