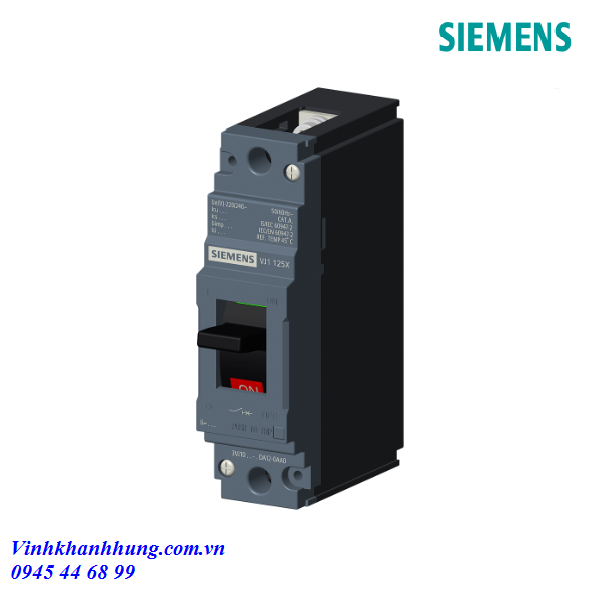

MCCB Siemens SINOVA 3VJ1002-3DA12-0AA0 20A 1P 25kA
Siemens 3VJ1002-3DA12-0AA0 là MCCB (Molded Case Circuit Breaker) thuộc dòng SINOVA 3VJ của Siemens, được thiết kế để bảo vệ đường dây điện trước các sự cố quá tải và ngắn mạch trong hệ thống điện hạ áp. Thiết bị có dòng định mức 20A, cấu hình 1 cực (1P) và khả năng cắt ngắn mạch Icu 25kA tại 240VAC, đáp ứng tiêu chuẩn IEC 60947-2.
Nhờ khả năng bảo vệ ổn định, độ bền cơ khí cao và thiết kế nhỏ gọn, sản phẩm được sử dụng rộng rãi trong tủ điện phân phối, tủ điều khiển công nghiệp, hệ thống máy móc và các công trình dân dụng yêu cầu mức bảo vệ ngắn mạch cao.
Thông số kỹ thuật MCCB Siemens 3VJ1002-3DA12-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3VJ1002-3DA12-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3VJ |
| Loại | MCCB |
| Dòng định mức (In) | 20 A |
| Số cực | 1P |
| Frame Size | 3VJ10 |
| Khả năng cắt Icu | 25 kA tại 240 VAC |
| Ics | 75% Icu |
| Kiểu Trip Unit | FTFM |
| Bảo vệ quá tải (Ir) | 20 A (cố định) |
| Bảo vệ ngắn mạch (Ii) | 500 A (cố định) |
| Kiểu đấu nối | Bắt vít (Screw connection) |
| Tiêu chuẩn | IEC 60947-2 |
Nguyên lý hoạt động
MCCB Siemens 3VJ1002-3DA12-0AA0 hoạt động dựa trên hai cơ chế bảo vệ chính là quá tải và ngắn mạch.
Trong điều kiện quá tải, khi dòng điện vượt quá 20A trong một khoảng thời gian nhất định, thanh lưỡng kim (bimetal) sẽ nóng lên và biến dạng. Khi đạt ngưỡng cài đặt, cơ cấu nhả được kích hoạt để tự động ngắt mạch, bảo vệ dây dẫn và thiết bị khỏi hiện tượng quá nhiệt.
Khi xảy ra ngắn mạch, dòng điện tăng đột ngột lên rất lớn. Cuộn từ (electromagnetic trip) tạo lực hút mạnh, tác động tức thời đến cơ cấu nhả, giúp MCCB cắt mạch chỉ trong vài mili giây nhằm hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.
Trong quá trình đóng cắt, hồ quang điện phát sinh giữa các tiếp điểm sẽ được dẫn vào buồng dập hồ quang gồm nhiều lá thép xếp song song. Hồ quang được chia nhỏ và làm nguội nhanh, giúp nâng cao tuổi thọ tiếp điểm, đảm bảo khả năng đóng cắt ổn định sau nhiều chu kỳ vận hành.
Ưu điểm nổi bật
- Dòng định mức 20A phù hợp bảo vệ các nhánh cấp nguồn công suất nhỏ và trung bình.
- Khả năng cắt ngắn mạch 25kA tại 240VAC giúp bảo vệ hệ thống hiệu quả trong môi trường có dòng sự cố lớn.
- Ics đạt 75% Icu, đảm bảo khả năng làm việc ổn định sau khi xử lý sự cố theo điều kiện tiêu chuẩn.
- Tích hợp Trip Unit FTFM với mức bảo vệ quá tải và ngắn mạch cố định, vận hành tin cậy.
- Kết nối bằng vít chắc chắn, thuận tiện cho lắp đặt và bảo trì.
- Thiết kế nhỏ gọn, độ bền cơ khí và độ bền điện cao.
- Sản xuất theo tiêu chuẩn IEC 60947-2, đáp ứng yêu cầu an toàn cho hệ thống điện công nghiệp và dân dụng.
