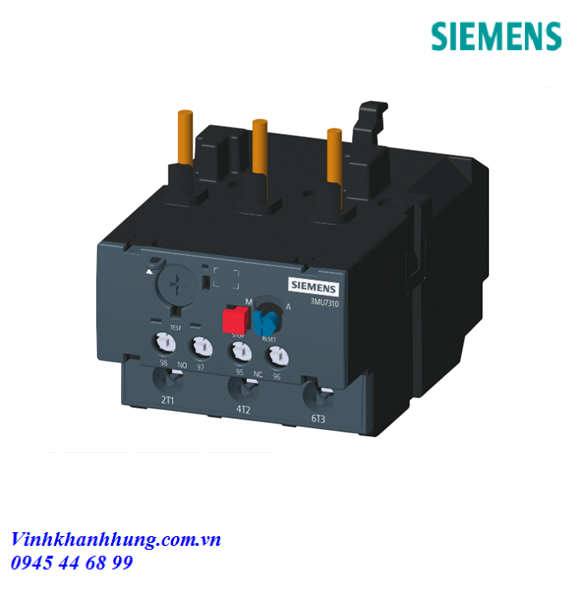

Rơ-le nhiệt Siemens SINOVA 3MU7310-2AA0 23–32A Class 10
Siemens 3MU7310-2AA0 là rơ-le nhiệt (Thermal Overload Relay) thuộc dòng SINOVA 3MU7, được thiết kế để bảo vệ động cơ trước các sự cố quá tải trong hệ thống điện hạ áp. Thiết bị có dải điều chỉnh dòng 23–32A, cấp tác động Class 10 và được sử dụng để lắp trực tiếp trên contactor Siemens dòng 3MT7 Size 3, 4.
Nhờ thiết kế chắc chắn, khả năng bảo vệ ổn định và phạm vi dòng phù hợp cho động cơ công suất trung bình, sản phẩm được ứng dụng trong tủ điện công nghiệp, hệ thống điều khiển động cơ, máy bơm, quạt, máy nén và các hệ thống máy móc sử dụng contactor 3MT7.
Thông số kỹ thuật Rơ-le nhiệt Siemens 3MU7310-2AA0
| Thông số | Giá trị |
|---|---|
| Model | 3MU7310-2AA0 |
| Dòng sản phẩm | Siemens SINOVA 3MU7 |
| Loại | Rơ-le nhiệt (Thermal Overload Relay) |
| Dải điều chỉnh dòng | 23–32 A |
| Class tác động | Class 10 |
| Số cực mạch chính | 3P |
| Contactor tương thích | Siemens 3MT7 Size 3, 4 |
| Công suất động cơ tham chiếu | 15 kW tại 400 V, 3 pha |
| Bảo vệ ngắn mạch | Cầu chì gG 63 A, Type 2 |
| Reset | Manual / Automatic |
| Kiểu kết nối mạch chính | Đầu vít |
| Kiểu kết nối mạch phụ | Đầu vít |
| Tiết diện dây mạch chính | 4–35 mm² |
| Tiết diện dây mạch phụ | 1–4 mm² |
| Mô-men siết đầu nối chính | 9 N·m |
| Mô-men siết đầu nối phụ | 1,2 N·m |
| Cấp bảo vệ mặt trước | IP20 |
| Kích thước (C × R × S) | 79,5 × 54 × 115 mm |
Các thông số kích thước, đầu nối, bảo vệ IP20 và cầu chì được lấy từ datasheet của Siemens cho mã 3MU7310-2AA0.
Nguyên lý hoạt động
Rơ-le nhiệt Siemens 3MU7310-2AA0 hoạt động dựa trên nguyên lý bảo vệ quá tải bằng phần tử nhiệt. Khi dòng điện chạy qua động cơ tăng cao hơn giá trị dòng đã cài đặt trong một khoảng thời gian, nhiệt lượng sinh ra làm phần tử lưỡng kim bị biến dạng. Khi đạt đến ngưỡng tác động, cơ cấu Trip sẽ hoạt động và thay đổi trạng thái tiếp điểm phụ, từ đó tác động đến mạch điều khiển contactor để ngắt động cơ.
Thiết bị có cấp tác động Class 10, phù hợp với các ứng dụng bảo vệ động cơ thông thường. Sau khi xử lý nguyên nhân gây quá tải, rơ-le có thể được reset bằng chế độ Manual hoặc Automatic tùy cách cài đặt.
Ưu điểm nổi bật
- Dải chỉnh 23–32A, phù hợp bảo vệ động cơ công suất khoảng 15kW tại 400V, 3 pha.
- Cấp tác động Class 10, đáp ứng yêu cầu bảo vệ quá tải động cơ.
- Lắp trực tiếp trên contactor Siemens 3MT7 Size 3, 4.
- Có chức năng Manual / Automatic Reset thuận tiện cho nhiều phương án điều khiển.
- Đầu nối mạch chính và mạch phụ dạng vít, dễ đấu nối trong tủ điện.
- Thiết kế nhỏ gọn, cấp bảo vệ mặt trước IP20.
- Sử dụng cầu chì gG 63A cho phối hợp bảo vệ ngắn mạch Type 2.
- Phù hợp với tủ điện công nghiệp, máy bơm, quạt, máy nén và các hệ thống điều khiển động cơ.
