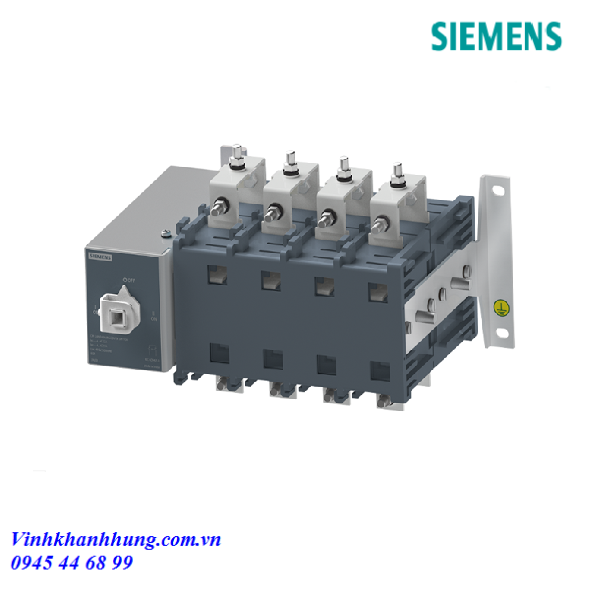

Cầu dao cách ly Siemens SINOVA 3KJ0240-4AA20-0AA0 315A 4P
Siemens 3KJ0240-4AA20-0AA0 là công tắc chuyển nguồn dưới tải (Manual On-Load Changeover Switch) thuộc dòng SINOVA 3KJ0 của Siemens, được thiết kế để chuyển đổi thủ công giữa hai nguồn điện trong hệ thống điện hạ áp. Thiết bị có dòng điện định mức 315A, cấu hình 4 cực (4P), điện áp làm việc định mức 415VAC và tần số 50/60Hz. Sản phẩm thuộc loại open execution, sử dụng cơ cấu vận hành phía trước và được thiết kế để lắp đặt cố định bằng vít. Thiết bị phù hợp cho các hệ thống phân phối điện, tủ điện công nghiệp, hệ thống nguồn dự phòng và các ứng dụng cần chuyển đổi giữa hai nguồn điện.
Thông số kỹ thuật công tắc chuyển nguồn Siemens 3KJ0240-4AA20-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3KJ0240-4AA20-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3KJ0 |
| Loại thiết bị | Manual On-Load Changeover Switch |
| Dòng điện định mức (Ie) | 315 A |
| Số cực | 4P |
| Size | Size 2 |
| Điện áp làm việc định mức (Ue) | 415 VAC |
| Tần số | 50/60 Hz |
| Kiểu thực hiện | Open execution |
| Kiểu vận hành | Manual |
| Vị trí chuyển mạch | I-O-II |
| Cấp sử dụng | AC-21 / AC-22 / AC-23 tại 415V |
| Kiểu lắp đặt | Fixed mounting, screw fixing |
| Cơ cấu vận hành | Front operating mechanism |
| Kiểu đầu nối mạch chính | Flat terminal |
| Tiêu chuẩn | IS/IEC 60947-3 |
Các thông số trên phù hợp với catalogue dòng SINOVA 3KJ và datasheet của mã 3KJ0240-4AA20-0AA0.
Nguyên lý hoạt động
Siemens 3KJ0240-4AA20-0AA0 hoạt động như một thiết bị chuyển đổi nguồn thủ công dưới tải, cho phép người vận hành lựa chọn nguồn điện cấp cho phụ tải thông qua cơ cấu chuyển mạch cơ khí.
Công tắc có ba vị trí chính I-O-II. Ở vị trí I, phụ tải được kết nối với nguồn thứ nhất. Khi chuyển sang vị trí O, cả hai nguồn đều được ngắt khỏi phụ tải, tạo trạng thái cách ly. Khi chuyển sang vị trí II, phụ tải được kết nối với nguồn thứ hai. Cấu trúc này giúp người vận hành chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng một cách trực tiếp và an toàn.
Với khả năng làm việc 315A tại 415VAC, thiết bị có thể được sử dụng trong các hệ thống phân phối điện có công suất tương đối lớn. Dòng 3KJ được thiết kế cho các cấp sử dụng AC-21, AC-22 và AC-23, cho phép đóng cắt các loại tải khác nhau trong hệ thống điện hạ áp.
Cơ cấu chuyển mạch có các vị trí I-O-II ổn định, giúp hạn chế tình trạng chuyển mạch không rõ trạng thái. Thiết bị cũng được thiết kế phù hợp với yêu cầu positive isolation, hỗ trợ việc cô lập nguồn khi cần bảo trì hoặc kiểm tra hệ thống.
Ưu điểm nổi bật
- Dòng điện định mức 315A, phù hợp với các hệ thống phân phối điện công suất lớn.
- 4 cực (4P), cho phép chuyển mạch đồng thời các dây dẫn của hệ thống.
- Điện áp làm việc 415VAC, tần số 50/60Hz.
- Hỗ trợ các cấp sử dụng AC-21 / AC-22 / AC-23.
- Thiết kế Manual On-Load Changeover Switch, cho phép chuyển nguồn thủ công dưới tải trong điều kiện phù hợp.
- Ba vị trí chuyển mạch I-O-II rõ ràng và ổn định.
- Thiết kế open execution, thuận tiện cho việc lắp đặt trong tủ điện.
- Cơ cấu vận hành phía trước, thuận tiện cho thao tác từ mặt trước tủ.
- Đầu nối mạch chính dạng flat terminal.
- Đáp ứng tiêu chuẩn IS/IEC 60947-3.
- Có thể sử dụng trong hệ thống nguồn chính – nguồn dự phòng, tủ phân phối điện và các hệ thống cần chuyển đổi nguồn.
