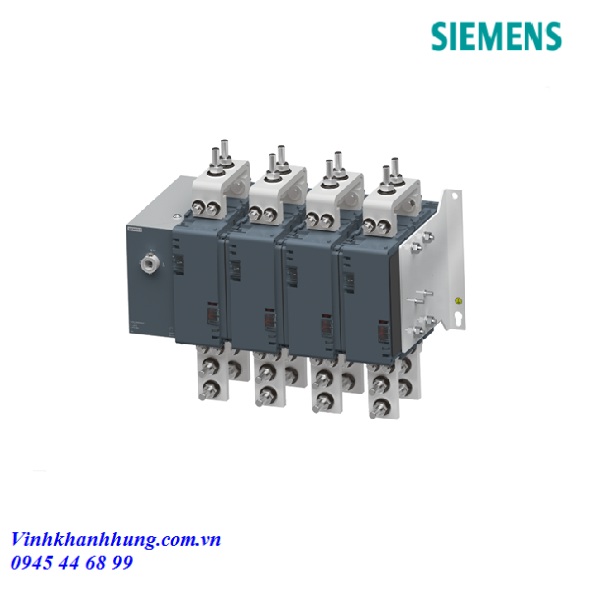

Cầu dao cách ly nguồn Siemens SINOVA 3KJ0454-4AA30-0AA0 1250A 4P
Siemens 3KJ0454-4AA30-0AA0 là thiết bị chuyển nguồn bằng tay (On Load Changeover Switch) thuộc dòng SINOVA 3KJ0 của Siemens, được thiết kế để chuyển đổi nguồn điện giữa hai nguồn cấp trong hệ thống điện hạ áp. Thiết bị có dòng định mức 1250A, cấu hình 4 cực (4P), điện áp làm việc 415VAC và dạng open execution, phù hợp cho hệ thống phân phối điện công nghiệp, tủ điện tổng, máy phát điện và hệ thống chuyển đổi nguồn. Thiết bị được thiết kế để sử dụng như công tắc chính, công tắc cách ly, công tắc dừng khẩn cấp và công tắc bảo trì, đáp ứng tiêu chuẩn IEC 60947-3.
Thông số kỹ thuật Siemens 3KJ0454-4AA30-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3KJ0454-4AA30-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3KJ0 |
| Loại thiết bị | On Load Changeover Switch |
| Dòng định mức (Iu) | 1250 A |
| Số cực | 4P |
| Điện áp làm việc (Ue) | 415 VAC |
| Tần số | 50/60 Hz |
| Kiểu vận hành | Thủ công |
| Kiểu lắp đặt | Open execution |
| Kiểu kết nối | Flat terminal |
| Tiêu chuẩn | IEC 60947-3 |
| Công dụng | Chuyển nguồn I-O-II |
Nguyên lý hoạt động
Siemens 3KJ0454-4AA30-0AA0 hoạt động bằng cơ cấu xoay thủ công với ba vị trí I-O-II. Vị trí I kết nối tải với nguồn thứ nhất, vị trí O ngắt cả hai nguồn và vị trí II kết nối tải với nguồn thứ hai.
Thiết bị cho phép chuyển đổi nguồn khi đang mang tải trong phạm vi thông số cho phép, giúp chuyển nguồn giữa nguồn điện lưới và máy phát hoặc giữa hai nguồn cấp khác nhau. Cơ cấu chuyển mạch được thiết kế để đảm bảo các tiếp điểm đóng cắt theo đúng trình tự, hạn chế khả năng hai nguồn bị nối trực tiếp với nhau.
Thiết bị có 4 cực, cho phép đóng cắt đồng thời các dây dẫn của hệ thống 3 pha 4 dây. Tay thao tác được bố trí phía trước và có cơ cấu liên kết với cửa tủ, thuận tiện cho việc vận hành và kiểm tra trạng thái I-O-II.
Ưu điểm nổi bật
- Dòng định mức 1250A phù hợp cho hệ thống phân phối điện công suất lớn.
- Cấu hình 4P giúp chuyển mạch đầy đủ trong hệ thống 3 pha 4 dây.
- Điện áp làm việc 415VAC, tần số 50/60Hz.
- Vận hành thủ công đơn giản, trực quan với ba vị trí I-O-II.
- Có thể sử dụng làm công tắc chính, công tắc cách ly và công tắc bảo trì.
- Thiết kế open execution thuận tiện cho lắp đặt và bảo trì.
- Sản xuất theo tiêu chuẩn IEC 60947-3.
