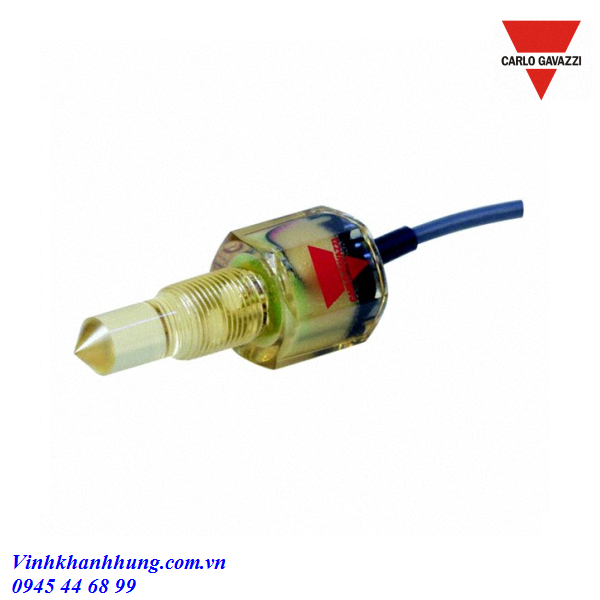

Cảm Biến Đo Mức Chất Lỏng VP01E Carlo Gavazzi
Bảo hành 12 tháng
Luôn có kỹ sư hỗ trợ 24/24
Thông số kỹ thuật của VP01E CARLO GAVAZZI
| Thông số | Giá trị |
|---|---|
| Model | VP01E |
| Hãng sản xuất | Carlo Gavazzi |
| Loại cảm biến | Cảm biến đo mức chất lỏng bằng ánh sáng hồng ngoại |
| Loại đầu ra | NPN |
| Chức năng đầu ra | NC (Normally Closed) |
| Điện áp nguồn | 10 – 40 VDC |
| Dòng tải tối đa | < 200 mA |
| Dòng không tải | ≤ 12 mA |
| Sụt áp đầu ra | ≤ 1 VDC |
| Tần số đáp ứng | 30 Hz |
| Nguồn sáng | Ga-As Infrared LED |
| Vật liệu vỏ | Polysulphone (PES) |
| Kiểu lắp | Ren 3/8″ PT |
| Kết nối điện | Cáp PVC 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ làm việc | -20°C đến +80°C |
| Nhiệt độ bảo quản | -40°C đến +100°C |
| Áp suất làm việc tối đa | 10 bar tại +60°C |
| Đèn báo trạng thái | LED màu vàng |
| Khả năng chống nhiễu | Chống ngắn mạch, đảo cực và quá áp |
| Khối lượng | 90 g |
| Chứng nhận | CE, UL, CSA |
| Ứng dụng | Phát hiện mức nước, dầu, nước thải, bia, rượu, dung dịch hóa chất |

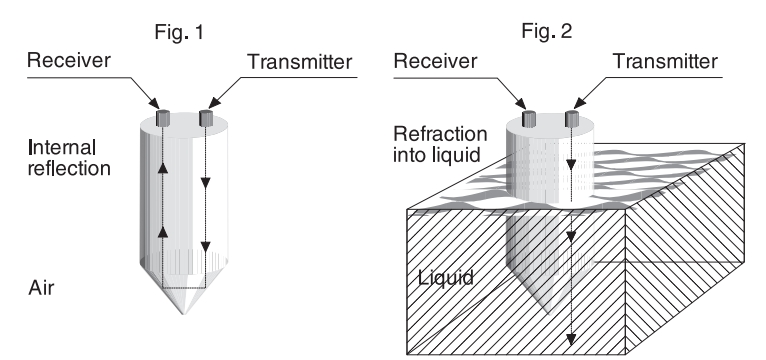

Mode of Operation (Nguyên lý hoạt động)
VP01E hoạt động bằng nguyên lý phản xạ toàn phần của tia hồng ngoại. Khi đầu cảm biến ở trong không khí, tia hồng ngoại phản xạ bên trong lăng kính và quay về bộ thu. Khi đầu cảm biến tiếp xúc với chất lỏng, tia hồng ngoại bị khúc xạ vào chất lỏng và không quay lại bộ thu. Dựa trên sự thay đổi tín hiệu này, cảm biến xác định trạng thái có hoặc không có chất lỏng.
Wiring Diagrams

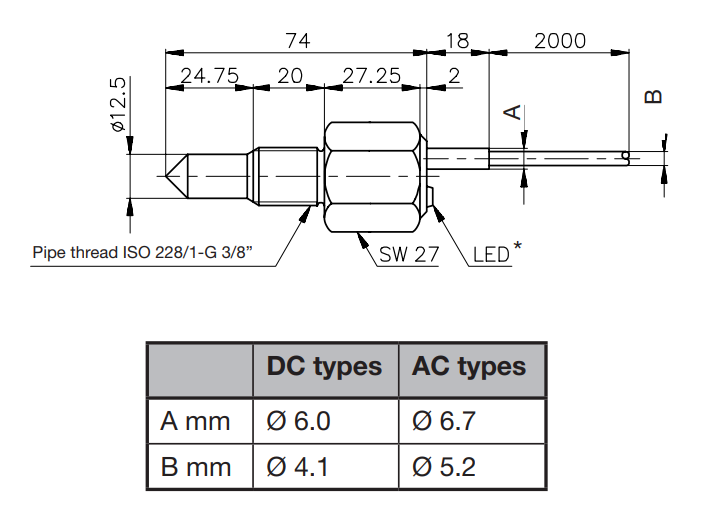

Dimensions
