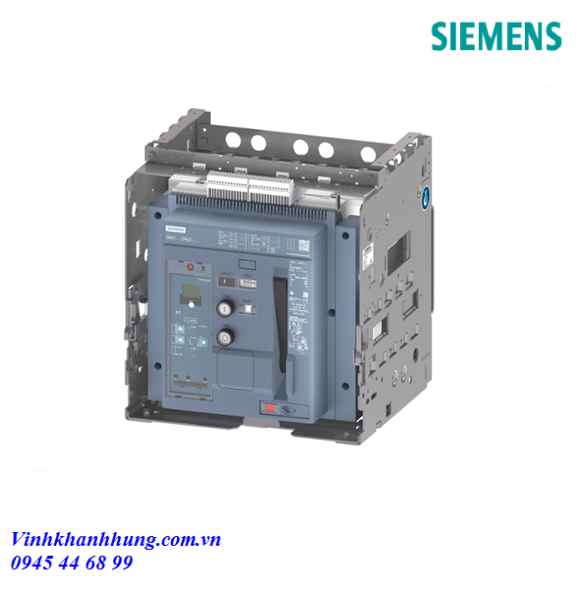

ACB Siemens SINOVA 3WJ1232-2AE32-1AA0 3200A 3P 55kA

Siemens 3WJ1232-2AE32-1AA0 là ACB (Air Circuit Breaker) thuộc dòng SINOVA 3WJ1 của Siemens, được thiết kế để bảo vệ hệ thống điện hạ áp trước các sự cố quá tải và ngắn mạch. Thiết bị có dòng định mức 3200A, cấu hình 3 cực (3P), dạng rút kéo (Withdrawable) và khả năng cắt ngắn mạch Icu 55kA tại 440VAC, đáp ứng tiêu chuẩn IEC 60947-2.

Nhờ độ tin cậy cao, khả năng đóng cắt lớn và hệ thống bảo vệ điện tử ETU350WJ, sản phẩm được ứng dụng rộng rãi trong tủ điện tổng MSB, hệ thống phân phối điện công nghiệp, nhà máy, trạm điện và các công trình có công suất lớn.

Thông số kỹ thuật ACB Siemens 3WJ1232-2AE32-1AA0

Thông số	Giá trị
Model	3WJ1232-2AE32-1AA0
Dòng sản phẩm	Siemens SINOVA 3WJ1
Loại	ACB (Air Circuit Breaker)
Dòng định mức (In)	3200 A
Số cực	3P
Frame Size	2
Kiểu lắp đặt	Withdrawable – dạng rút kéo
Điện áp định mức (Ue)	440 VAC
Tần số	50/60 Hz
Khả năng cắt Icu	55 kA tại 440 VAC
Ics	100% Icu
Trip Unit	ETU350WJ – LSI
Kết nối	Rear connection – Horizontal
Tiếp điểm phụ	2 NO + 2 NC
Cơ cấu vận hành	Manual
Motor nạp lò xo	Không có
Closing Coil	Không có
Tiêu chuẩn	IEC 60947-2

Nguyên lý hoạt động

ACB Siemens 3WJ1232-2AE32-1AA0 hoạt động dựa trên bộ bảo vệ điện tử ETU350WJ, thực hiện giám sát dòng điện trong hệ thống và phát hiện các tình trạng bất thường như quá tải và ngắn mạch.

Trong điều kiện quá tải, dòng điện vượt quá giá trị cài đặt trong một khoảng thời gian nhất định, chức năng Long Time (L) của ETU sẽ tác động theo đặc tính thời gian – dòng điện đã cài đặt. Khi đạt ngưỡng tác động, cơ cấu nhả của ACB sẽ mở tiếp điểm, ngắt nguồn để bảo vệ dây dẫn và thiết bị điện khỏi quá nhiệt.

Khi xảy ra ngắn mạch, dòng điện tăng đột biến lên mức rất cao. Bộ ETU350WJ sẽ phát hiện dòng sự cố và sử dụng các chức năng Short Time (S) và Instantaneous (I) để phát lệnh cắt phù hợp. Nhờ đó ACB có thể ngắt dòng sự cố nhanh chóng, hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.

Do là loại Withdrawable, ACB có thể được đưa vào hoặc rút ra khỏi khung dẫn hướng để phục vụ kiểm tra, bảo trì và thay thế thuận tiện hơn so với loại cố định. Phiên bản 3WJ1232-2AE32-1AA0 sử dụng kết nối phía sau theo phương ngang.

Ưu điểm nổi bật

• Dòng định mức 3200A đáp ứng các hệ thống phân phối điện công suất lớn.
• Khả năng cắt ngắn mạch 55kA tại 440VAC giúp bảo vệ hệ thống hiệu quả.
• Ics đạt 100% Icu, cho phép ACB tiếp tục sử dụng sau khi xử lý sự cố theo điều kiện kỹ thuật phù hợp.
• Bộ bảo vệ điện tử ETU350WJ LSI hỗ trợ bảo vệ quá tải, ngắn mạch và tác động tức thời.
• Thiết kế Withdrawable giúp thuận tiện cho công tác kiểm tra, bảo trì và thay thế.
• Cấu hình 3P phù hợp với hệ thống điện ba pha.
• Sản xuất theo tiêu chuẩn IEC 60947-2, đáp ứng yêu cầu về khả năng đóng cắt và bảo vệ trong hệ thống điện hạ áp.
