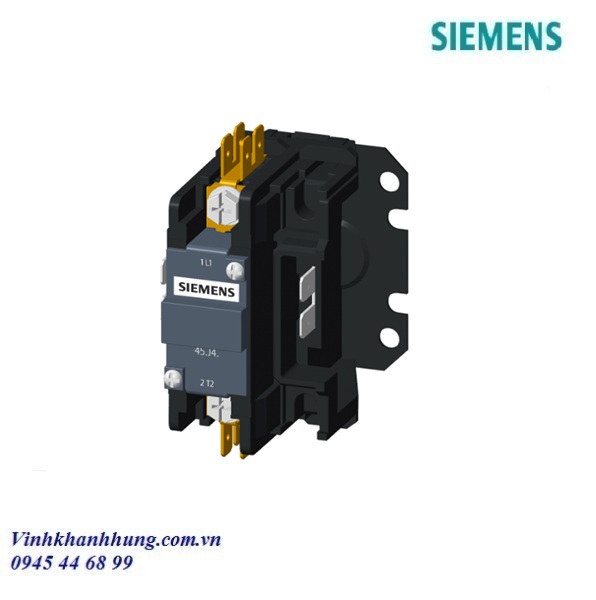

Contactor Siemens 45EJ40AEC 40A 1P
Siemens 45EJ40AEC là contactor (Definite Purpose Contactor) thuộc dòng 45.J4 của Siemens, được thiết kế để đóng cắt và điều khiển các tải điện như động cơ, thiết bị gia nhiệt, hệ thống chiếu sáng, quạt và máy nén HVAC. Thiết bị có dòng tải định mức 40A, cấu hình 1 cực (1P), điện áp làm việc mạch chính 240VAC và đáp ứng tiêu chuẩn IEC 60947-4-1. Tài liệu kỹ thuật Siemens xác nhận model 45EJ40A có FLA 40A và khả năng sử dụng với tải AC8a.
Thông số kỹ thuật Contactor Siemens 45EJ40AEC
| Thông số | Giá trị |
|---|---|
| Model | 45EJ40AEC |
| Dòng sản phẩm | Siemens Definite Purpose Contactor 45.J4 |
| Loại thiết bị | Contactor |
| Dòng định mức (FLA) | 40 A |
| Số cực | 1P |
| Điện áp làm việc mạch chính (Ue) | 240 VAC, 50/60 Hz |
| Điện áp cách điện (Ui) | 600 VAC |
| Điện áp chịu xung (Uimp) | 2.5 kV |
| Phân loại tải | AC8a |
| Tần suất đóng cắt | Tối đa 180 chu kỳ/giờ |
| Tiêu chuẩn | IEC 60947-4-1 |
| Kiểu đấu nối | Screw / Quick Connect |
| Loại | Definite Purpose Contactor, không shunt |
Nguyên lý hoạt động
Contactor Siemens 45EJ40AEC hoạt động dựa trên cơ cấu điện từ. Khi cấp điện áp điều khiển vào cuộn hút, cuộn dây tạo ra từ trường làm hút lõi từ động, kéo các tiếp điểm chính đóng lại để cấp điện cho tải. Khi ngắt điện áp điều khiển, lực từ mất đi và lò xo đưa tiếp điểm trở về trạng thái mở, ngắt nguồn cấp cho tải.
Với dòng định mức 40A, thiết bị được sử dụng để đóng cắt các tải điện trong phạm vi phù hợp, đặc biệt là động cơ, tải gia nhiệt, chiếu sáng và các thiết bị HVAC. Siemens quy định dòng 45EJ40A có FLA 40A và cầu chì bảo vệ phối hợp loại 1 gG tối đa 50A theo tài liệu kỹ thuật.
Trong quá trình đóng cắt, hồ quang phát sinh tại tiếp điểm được kiểm soát bởi kết cấu tiếp điểm của contactor. Việc lựa chọn đúng thiết bị bảo vệ phía trước và duy trì điện áp cuộn dây trong giới hạn cho phép giúp contactor hoạt động ổn định và hạn chế hư hỏng. Siemens cũng lưu ý rằng điện áp điều khiển được ghi trực tiếp trên cuộn dây và cần được duy trì trong giới hạn cho phép.
Ưu điểm nổi bật
- Dòng tải 40A, phù hợp với nhiều ứng dụng điều khiển tải điện.
- Thiết kế 1 cực, phù hợp cho các mạch đóng cắt tải theo ứng dụng.
- Điện áp làm việc mạch chính lên đến 240VAC.
- Điện áp cách điện Ui 600VAC.
- Khả năng chịu xung Uimp 2.5kV.
- Tần suất đóng cắt lên đến 180 chu kỳ/giờ theo tài liệu Siemens.
- Có thể sử dụng cho động cơ, tải nhiệt, chiếu sáng, quạt và máy nén HVAC.
- Thiết kế Definite Purpose chuyên dụng, phù hợp cho các hệ thống điều khiển tải.
- Đáp ứng tiêu chuẩn IEC 60947-4-1.
