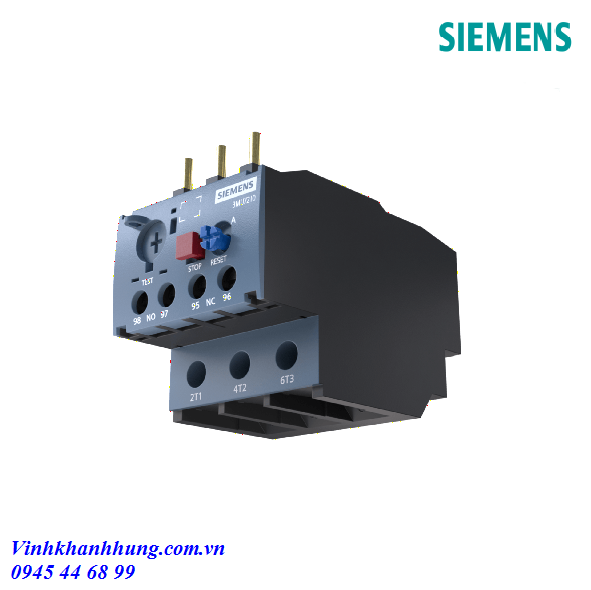

Rơ Le Nhiệt Siemens SINOVA 3MU7

Trong các hệ thống điều khiển động cơ công nghiệp, việc bảo vệ động cơ khỏi tình trạng quá tải và mất pha là yếu tố quan trọng giúp đảm bảo thiết bị vận hành ổn định, kéo dài tuổi thọ và giảm thiểu chi phí bảo trì. Rơ le nhiệt Siemens SINOVA 3MU7 là một trong những dòng thiết bị bảo vệ động cơ được nhiều kỹ sư, nhà thầu và đơn vị chế tạo tủ điện lựa chọn nhờ khả năng bảo vệ chính xác, thiết kế đồng bộ với contactor Siemens SINOVA 3MT7 và đáp ứng các tiêu chuẩn quốc tế.

Nếu bạn đang tìm kiếm một giải pháp bảo vệ động cơ hiệu quả, đáng tin cậy với chi phí đầu tư hợp lý, Siemens SINOVA 3MU7 là lựa chọn phù hợp cho nhiều hệ thống điện từ quy mô nhỏ đến lớn.

Rơ Le Nhiệt Siemens SINOVA 3MU7 Là Gì?

Rơ le nhiệt (Thermal Overload Relay – OLR) là thiết bị được sử dụng để bảo vệ động cơ điện khỏi hiện tượng quá tải kéo dài, mất pha hoặc dòng điện vượt quá giá trị định mức. Không giống như MCCB hay MCB có nhiệm vụ bảo vệ ngắn mạch, rơ le nhiệt chỉ giám sát dòng điện chạy qua động cơ và tác động ngắt contactor khi phát hiện động cơ làm việc quá tải trong một khoảng thời gian nhất định.

Siemens SINOVA 3MU7 là dòng rơ le nhiệt thuộc hệ sinh thái thiết bị đóng cắt hạ áp SINOVA của Siemens, được thiết kế để kết hợp trực tiếp với contactor Siemens SINOVA 3MT7 nhằm tạo thành bộ khởi động động cơ hoàn chỉnh. Sản phẩm hoạt động theo nguyên lý thanh lưỡng kim (Bimetal), có đặc tính tác động nghịch thời gian theo tiêu chuẩn IEC 60947-4-1, đảm bảo động cơ được bảo vệ an toàn trong nhiều điều kiện vận hành khác nhau.

Rơ le nhiệt Siemens SINOVA 3MU7 được ứng dụng rộng rãi trong:

• Tủ điều khiển động cơ (MCC)
• Tủ điều khiển bơm cấp nước
• Hệ thống bơm PCCC
• Hệ thống HVAC
• Hệ thống Chiller
• Máy nén khí
• Băng tải
• Máy khuấy
• Máy đóng gói
• Nhà máy sản xuất
• Trạm xử lý nước
• Dây chuyền tự động hóa

Nhờ thiết kế nhỏ gọn, dễ lắp đặt và khả năng bảo vệ ổn định, dòng sản phẩm này đang được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp và xây dựng.

Vì Sao Rơ Le Nhiệt Siemens SINOVA 3MU7 Được Nhiều Doanh Nghiệp Lựa Chọn?

Một trong những ưu điểm nổi bật của Siemens SINOVA 3MU7 là khả năng bảo vệ động cơ theo đặc tính nghịch thời gian (Inverse Time). Khi dòng điện vượt giá trị cài đặt, thời gian tác động sẽ phụ thuộc vào mức độ quá tải: dòng càng lớn thì relay càng cắt nhanh. Điều này giúp động cơ vẫn có thể khởi động với dòng khởi động cao trong thời gian ngắn nhưng vẫn được bảo vệ khi xảy ra quá tải thực sự.

Ngoài ra, thiết bị còn được tích hợp chức năng bảo vệ mất pha. Khi một pha bị mất, dòng điện trên các pha còn lại sẽ tăng lên đáng kể. Rơ le nhiệt sẽ nhanh chóng phát hiện hiện tượng này và ngắt mạch điều khiển contactor, giúp hạn chế nguy cơ cháy cuộn dây động cơ.

Bên cạnh đó, Siemens SINOVA 3MU7 còn sở hữu nhiều ưu điểm nổi bật như:

• Bảo vệ quá tải động cơ chính xác.
• Bảo vệ mất pha hiệu quả.
• Đặc tính tác động nghịch thời gian theo tiêu chuẩn IEC.
• Bù nhiệt độ môi trường từ -5°C đến +55°C.
• Kết hợp trực tiếp với contactor Siemens SINOVA 3MT7.
• Có thể sử dụng cho động cơ 3 pha và động cơ 1 pha.
• Hỗ trợ chế độ Reset bằng tay hoặc tự động (tùy model).
• Tích hợp nút Stop và Test thuận tiện cho việc kiểm tra.
• Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện.
• Độ tin cậy cao, tuổi thọ lâu dài.

Đặc biệt, Siemens cung cấp nhiều kích cỡ và dải dòng chỉnh khác nhau, giúp kỹ sư dễ dàng lựa chọn relay phù hợp với từng công suất động cơ và yêu cầu vận hành của hệ thống.

Đặc Điểm Kỹ Thuật Nổi Bật Của Rơ Le Nhiệt Siemens SINOVA 3MU7

Rơ le nhiệt Siemens SINOVA 3MU7 được thiết kế nhằm đáp ứng hầu hết các yêu cầu bảo vệ động cơ trong hệ thống điện hạ áp hiện đại.

Một số thông số kỹ thuật tiêu biểu gồm:

• Điện áp cách điện định mức (Ui): 690V.
• Điện áp chịu xung (Uimp): 6kV đối với mạch lực.
• Tiêu chuẩn sản xuất: IEC 60947-4-1.
• Cấp tác động: Class 10 hoặc Class 10A tùy dòng sản phẩm.
• Bù nhiệt độ môi trường: -5°C đến +55°C.
• Nhiệt độ lưu kho: -25°C đến +70°C.
• Độ ẩm làm việc: 10% đến 95%.
• Độ cao lắp đặt tối đa: 2.000m.
• Kiểu lắp: Gắn trực tiếp lên contactor hoặc lắp độc lập đối với một số model.
• Chế độ Reset: Manual hoặc Auto Reset tùy phiên bản.

Các Dòng Rơ Le Nhiệt SINOVA 3MU7

Siemens phân chia dòng 3MU7 thành nhiều kích cỡ nhằm phù hợp với các dải dòng điện và contactor khác nhau.

1. 3MU71

• Dùng với contactor 3MT7 Size 0, 1 và 2.
• Đạt cấp tác động Class 10.
• Phù hợp cho các động cơ công suất nhỏ.

2. 3MU72

• Kết hợp với contactor 3MT7 Size 0, 1 và 2.
• Đạt Class 10.
• Dải dòng rộng hơn 3MU71.

3. 3MU73

• Dùng với contactor 3MT7 Size 3 và Size 4.
• Đạt Class 10.
• Phù hợp với động cơ công suất trung bình.

4. 3MU74

• Thiết kế cho contactor công suất lớn.
• Đạt cấp bảo vệ Class 10A.
• Thời gian tác động nhanh hơn trong một số điều kiện quá tải.

5. 3MU75

• Dành cho các động cơ công suất lớn.
• Đạt Class 10A.
• Khả năng chịu tải cao và vận hành ổn định trong môi trường công nghiệp.

Chức Năng Bảo Vệ

Rơ le nhiệt Siemens SINOVA 3MU7 được tích hợp nhiều chức năng bảo vệ quan trọng như:

• Bảo vệ quá tải
  Khi dòng điện vượt quá giá trị cài đặt trong thời gian đủ dài, thanh lưỡng kim sẽ nóng lên và làm mở tiếp điểm điều khiển, ngắt contactor để bảo vệ động cơ.
• Bảo vệ mất pha
  Relay phát hiện hiện tượng mất một pha nguồn và tác động nhanh nhằm tránh cháy cuộn dây động cơ.
• Đặc tính nghịch thời gian
  Dòng điện càng lớn thì thời gian cắt càng ngắn, giúp bảo vệ hiệu quả nhưng vẫn đảm bảo động cơ có thể khởi động bình thường.
• Bù nhiệt độ môi trường
  Giảm ảnh hưởng của nhiệt độ xung quanh đến độ chính xác của quá trình bảo vệ.

Tiếp Điểm Phụ

Hầu hết các model Siemens SINOVA 3MU7 đều được trang bị:

• 95–96 (NC): mở khi relay tác động, dùng ngắt cuộn hút contactor.
• 97–98 (NO): đóng khi relay tác động, dùng báo lỗi hoặc đưa tín hiệu về PLC, HMI hoặc SCADA.

Nhờ đó, việc tích hợp relay vào các hệ thống điều khiển và giám sát hiện đại trở nên đơn giản và thuận tiện hơn.

Các Bộ Phận Chính

Rơ le nhiệt Siemens SINOVA 3MU7 gồm các bộ phận chính như:

• Chân kết nối với contactor.
• Núm chỉnh dòng bảo vệ.
• Công tắc lựa chọn Manual/Auto Reset.
• Nút Stop.
• Nút Test.
• Đèn hiển thị trạng thái relay.
• Cọc đấu dây tiếp điểm phụ.
• Vị trí lắp nắp niêm phong (tùy model).

Kết Luận

Rơ le nhiệt Siemens SINOVA 3MU7 là giải pháp bảo vệ động cơ hiệu quả cho các hệ thống điện công nghiệp và dân dụng. Với khả năng bảo vệ quá tải, mất pha, đặc tính tác động nghịch thời gian cùng khả năng bù nhiệt độ môi trường, sản phẩm giúp nâng cao độ an toàn và kéo dài tuổi thọ cho động cơ trong quá trình vận hành.

Được thiết kế đồng bộ với contactor Siemens SINOVA 3MT7, nhiều dải dòng chỉnh, nhiều cấp kích thước và đáp ứng tiêu chuẩn IEC 60947-4-1, Siemens SINOVA 3MU7 phù hợp với nhiều ứng dụng từ bơm, quạt, máy nén khí đến dây chuyền sản xuất tự động. Nếu doanh nghiệp của bạn đang tìm kiếm một dòng rơ le nhiệt chất lượng Siemens với hiệu suất ổn định và chi phí hợp lý, SINOVA 3MU7 là lựa chọn đáng đầu tư cho các hệ thống điều khiển động cơ hiện đại.
