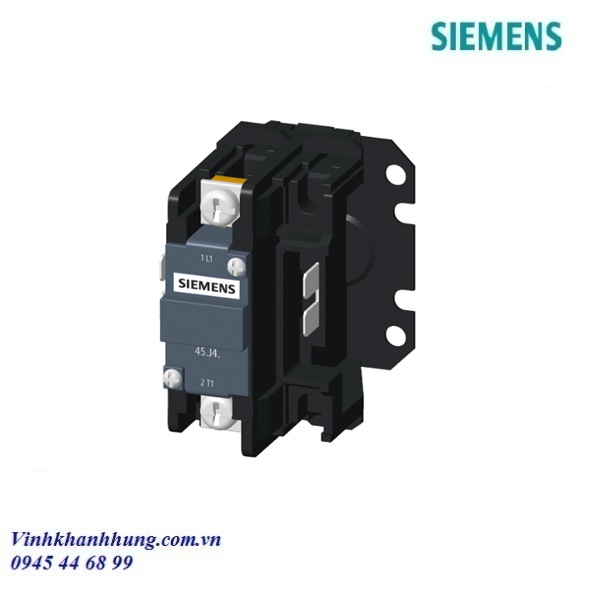

Contactor Siemens 45EJ40AED 40A 1P
Siemens 45EJ40AED là contactor (Definite Purpose Contactor) thuộc dòng 45.J của Siemens, được thiết kế để đóng cắt và điều khiển các tải điện như động cơ, nguồn điện, tải sưởi, hệ thống chiếu sáng, quạt và máy nén HVAC. Model 45EJ40A có 1 cực (1P), dòng AC-8a 40A, dạng 1 cực không có shunt. Theo tài liệu Siemens, dòng 45EJ40A có điện áp làm việc định mức 240V AC, 50/60Hz và điện áp cách điện Ui 600V AC.
Thông số kỹ thuật Contactor Siemens 45EJ40AED
| Thông số | Giá trị |
|---|---|
| Model | 45EJ40AED |
| Dòng sản phẩm | Siemens 45.J |
| Loại thiết bị | Definite Purpose Contactor |
| Dòng định mức AC-8a | 40 A |
| Số cực | 1P |
| Kiểu contactor | 1 cực, không shunt |
| Điện áp làm việc (Ue) | 240 VAC, 50/60 Hz |
| Điện áp cách điện (Ui) | 600 VAC |
| Điện áp chịu xung (Uimp) | 2,5 kV |
| Kiểu đầu nối | Hex screw / quad quick connect |
| Ứng dụng | Motor, heating, lighting, HVAC |
| Tiêu chuẩn | UL / yêu cầu thiết bị điều khiển chuyên dụng |
Thông tin Siemens xác nhận dòng 45EJ40A có dòng AC-8a 40A và thuộc nhóm contactor 1 cực không shunt. Mã đầy đủ được bổ sung các ký tự phía sau để xác định kiểu đầu nối và điện áp cuộn coil.
Nguyên lý hoạt động
Contactor Siemens 45EJ40AED hoạt động dựa trên cuộn hút điện từ và hệ thống tiếp điểm chính. Khi cấp điện áp điều khiển phù hợp vào cuộn coil, lực điện từ tạo ra sẽ hút phần ứng, làm các tiếp điểm chính đóng lại để đưa nguồn điện tới tải.
Khi ngắt điện áp điều khiển, lực hút điện từ mất đi, cơ cấu lò xo đưa tiếp điểm trở về trạng thái ban đầu và ngắt nguồn cấp cho tải.
Trong quá trình đóng cắt tải, hồ quang điện có thể phát sinh tại tiếp điểm. Kết cấu tiếp điểm và buồng dập hồ quang giúp hạn chế ảnh hưởng của hồ quang, nâng cao độ bền và độ ổn định khi đóng cắt.
Dòng 45.J của Siemens được thiết kế cho các ứng dụng điều khiển động cơ, nguồn điện, phần tử gia nhiệt, chiếu sáng, quạt và máy nén HVAC.
Ưu điểm nổi bật
- Dòng AC-8a 40A, phù hợp với nhiều tải điện công nghiệp và HVAC.
- Thiết kế 1 cực, không shunt, phù hợp cho các ứng dụng đóng cắt tải một cực.
- Điện áp làm việc định mức 240VAC, 50/60Hz.
- Điện áp cách điện 600VAC, tăng khả năng cách ly và an toàn điện.
- Điện áp chịu xung 2,5kV.
- Có tùy chọn đầu nối dạng vít và quick-connect tùy mã cấu hình.
- Thiết kế nhỏ gọn, thuận tiện lắp đặt trong tủ điện.
- Có thể sử dụng cho động cơ, tải nhiệt, chiếu sáng và các hệ thống HVAC.
