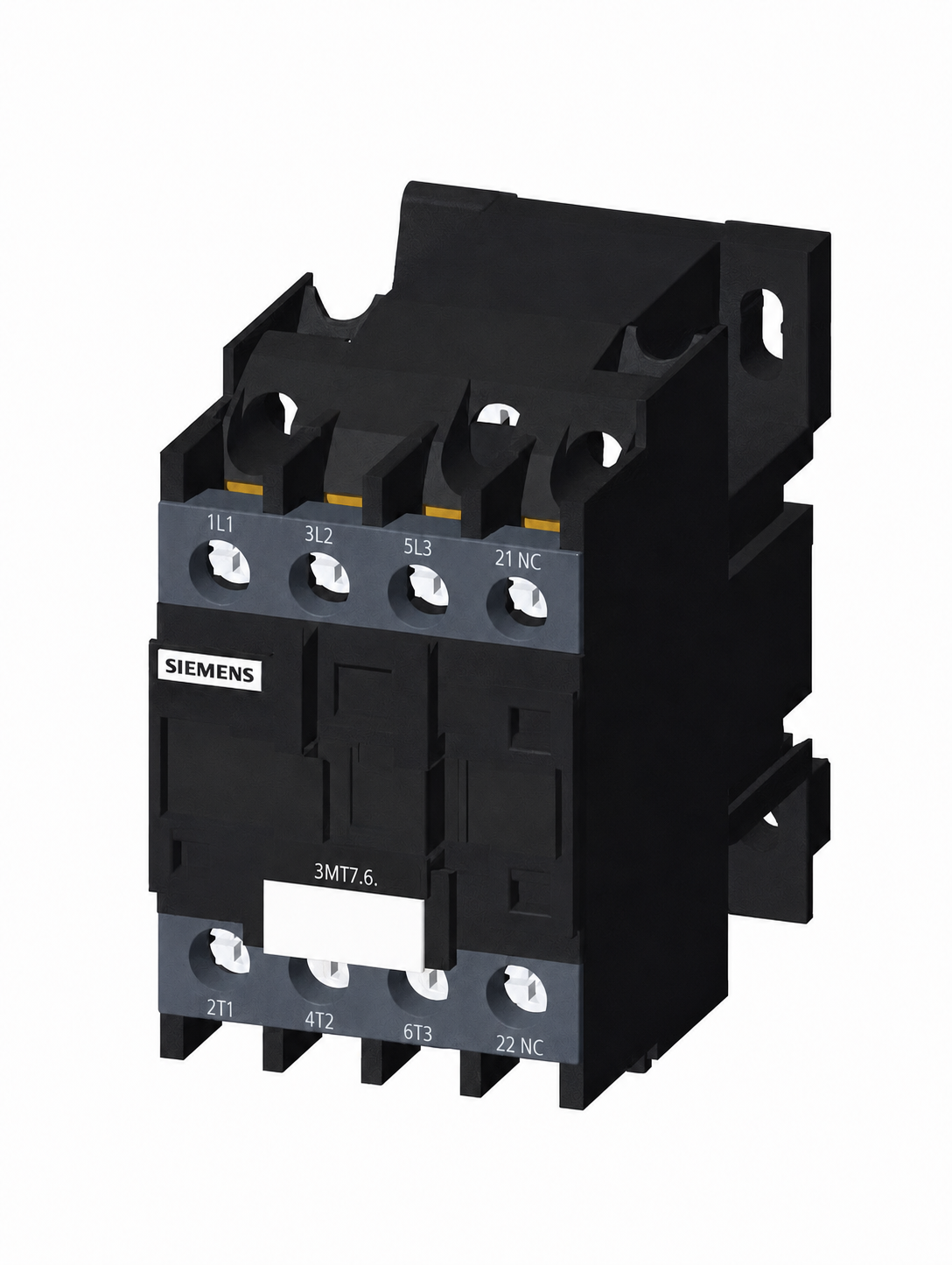

Contactor Siemens SINOVA 3MT70403AA110AH2 – 3 Cực 40A, 1NO + 1NC, Cuộn Hút AC 48V 50/60Hz
Siemens 3MT70403AA110AH2, mã đầy đủ 3MT7040-3AA11-0AH2, là contactor nguồn 3 cực thuộc dòng SINOVA 3MT7 của Siemens.
Thiết bị có dòng điện làm việc định mức AC-3 là 40A, được trang bị 1NO + 1NC và sử dụng cuộn hút AC 48V, 50/60Hz.
Thông số kỹ thuật Contactor Siemens 3MT70403AA110AH2
| Thông số | Giá trị |
|---|---|
| Model | 3MT70403AA110AH2 |
| Mã đầy đủ | 3MT7040-3AA11-0AH2 |
| Dòng sản phẩm | Siemens SINOVA 3MT7 |
| Loại | Contactor nguồn 3 cực |
| Số cực | 3P |
| Dòng điện định mức AC-3 | 40A |
| Công suất động cơ | 18.5kW tại 400VAC |
| Tiếp điểm phụ | 1NO + 1NC |
| Điện áp cuộn hút | AC 48V |
| Tần số cuộn hút | 50/60Hz |
| Mã cuộn hút | H2 |
| Kích thước | Size 2 |
| Kiểu đấu nối | Đầu nối vít |
| Điện áp làm việc định mức | Đến 690V AC |
| Cấp bảo vệ mặt trước | IP20 |
| Nhiệt độ làm việc | -5°C đến +55°C |
Nguyên lý hoạt động
Khi cấp nguồn 48V AC, 50/60Hz vào cuộn hút của Siemens 3MT70403AA110AH2, cuộn dây sinh ra từ trường hút lõi sắt động, làm ba tiếp điểm chính đóng lại để cấp nguồn cho tải ba pha.
Tiếp điểm 1NO chuyển sang đóng, còn 1NC chuyển sang mở. Khi ngắt nguồn, lò xo hồi vị đưa contactor về trạng thái ban đầu.
Hồ quang điện phát sinh trong quá trình đóng cắt được xử lý trong buồng dập hồ quang, giúp bảo vệ tiếp điểm và duy trì khả năng vận hành ổn định.
