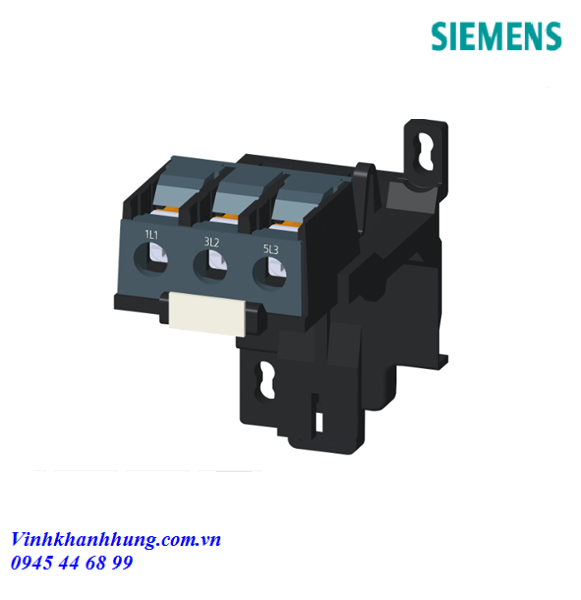

Giá đỡ rơ-le nhiệt Siemens SINOVA 3MU7900-0MA10 cho 3MU71
Siemens 3MU7900-0MA10 là phụ kiện Terminal Support / giá đỡ lắp độc lập thuộc dòng SINOVA, được thiết kế để sử dụng với rơ-le nhiệt 3MU71 Size 1. Phụ kiện cho phép rơ-le nhiệt được lắp độc lập trên thanh DIN 35 mm thay vì lắp trực tiếp trên contactor.
Thiết bị phù hợp sử dụng trong tủ điện công nghiệp, tủ điều khiển động cơ và các hệ thống cần bố trí rơ-le nhiệt Siemens 3MU71 riêng biệt. Giá đỡ sử dụng phương pháp lắp bằng vít hoặc gài trên thanh DIN 35 mm, giúp thuận tiện cho việc lắp đặt và bảo trì.
Thông số kỹ thuật Giá đỡ Siemens 3MU7900-0MA10
| Thông số | Giá trị |
|---|---|
| Model | 3MU7900-0MA10 |
| Mã tương đương | 3MU79000MA10 |
| Dòng sản phẩm | Siemens SINOVA |
| Loại | Terminal Support / Giá đỡ rơ-le nhiệt |
| Thiết bị tương thích | Rơ-le nhiệt 3MU71 |
| Kích thước relay tương thích | Size 1 |
| Chức năng | Lắp rơ-le nhiệt độc lập |
| Phương pháp lắp đặt | Vít hoặc gài trên DIN rail 35 mm |
| Chiều cao | 75 mm |
| Chiều rộng | 45 mm |
| Chiều sâu | 87 mm |
| Kết nối mạch chính | Đầu nối dạng vít |
| Tiết diện dây kết nối | 1 × 1,5–6 mm²; 2 × 1,5–4 mm² |
| Khối lượng | Khoảng 0,067 kg |
| Nhiệt độ bảo quản | -25 đến +70°C |
Nguyên lý hoạt động
Siemens 3MU7900-0MA10 không thực hiện chức năng bảo vệ quá tải mà đóng vai trò là giá đỡ và bộ đấu nối cho rơ-le nhiệt 3MU71. Khi sử dụng phụ kiện này, rơ-le nhiệt được tách khỏi contactor và lắp độc lập trên thanh DIN 35 mm trong tủ điện.
Các đầu nối dạng vít trên giá đỡ cho phép kết nối mạch điện với rơ-le nhiệt. Khi rơ-le nhiệt 3MU71 tác động do quá tải, tín hiệu từ các tiếp điểm của rơ-le vẫn được sử dụng trong mạch điều khiển để ngắt contactor và bảo vệ động cơ.
Ưu điểm nổi bật
- Dùng để lắp độc lập rơ-le nhiệt Siemens 3MU71 Size 1.
- Cho phép lắp đặt trực tiếp trên thanh DIN 35 mm.
- Có thể sử dụng phương pháp gài hoặc bắt vít tùy cấu hình lắp đặt.
- Thiết kế nhỏ gọn, phù hợp bố trí trong tủ điện.
- Đầu nối dạng vít, thuận tiện cho việc đấu dây và bảo trì.
- Là phụ kiện chính hãng Siemens dành cho dòng SINOVA 3MU7.
- Có thể kết hợp với các rơ-le nhiệt 3MU71 khi không lắp trực tiếp trên contactor.
