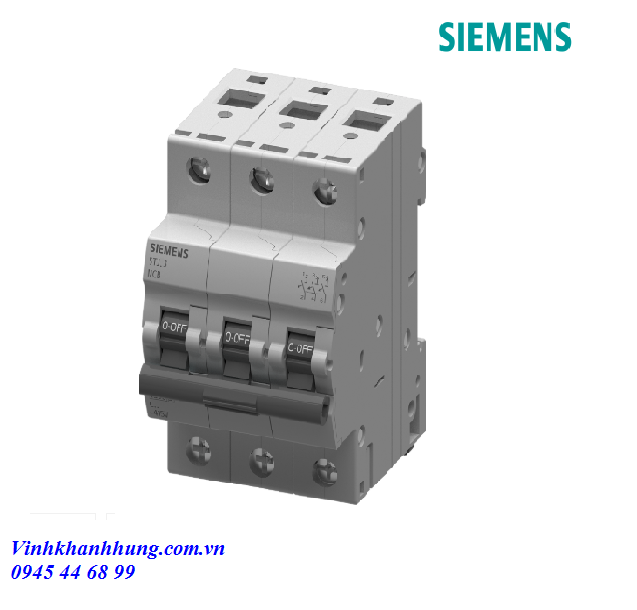

MCCB Siemens 5TJ4325-7 25A 3P 10kA
Siemens 5TJ4325-7 là MCCB (Molded Case Circuit Breaker) thuộc dòng thiết bị đóng cắt hạ áp của Siemens, được thiết kế để bảo vệ đường dây và thiết bị điện khỏi các sự cố quá tải và ngắn mạch trong hệ thống điện hạ áp. Thiết bị có dòng định mức 25A, cấu hình 3 cực (3P) và khả năng cắt ngắn mạch 10kA, đáp ứng tiêu chuẩn IEC 60947-2.
Nhờ thiết kế chắc chắn, độ bền cơ khí cao và khả năng bảo vệ ổn định, MCCB Siemens 5TJ4325-7 được sử dụng phổ biến trong tủ điện công nghiệp, tủ phân phối điện, hệ thống điều khiển động cơ, dây chuyền sản xuất và các công trình dân dụng, thương mại.
Thông số kỹ thuật MCCB Siemens 5TJ4325-7
| Thông số | Giá trị |
|---|---|
| Model | 5TJ4325-7 |
| Hãng sản xuất | Siemens |
| Loại | MCCB |
| Dòng định mức (In) | 25 A |
| Số cực | 3P |
| Khả năng cắt Icu | 10 kA |
| Ics | 100% Icu |
| Tiêu chuẩn | IEC 60947-2 |
Nguyên lý hoạt động
MCCB Siemens 5TJ4325-7 hoạt động dựa trên hai cơ chế bảo vệ chính là quá tải và ngắn mạch.
Trong điều kiện quá tải, dòng điện vượt quá giá trị định mức trong một khoảng thời gian sẽ làm nóng thanh lưỡng kim (bimetal). Khi nhiệt độ đạt đến ngưỡng cài đặt, thanh lưỡng kim sẽ biến dạng và kích hoạt cơ cấu nhả để ngắt mạch, giúp bảo vệ dây dẫn, động cơ và các thiết bị điện khỏi hiện tượng quá nhiệt.
Khi xảy ra ngắn mạch, dòng điện tăng lên rất lớn trong thời gian cực ngắn. Cuộn từ (electromagnetic trip) sẽ sinh ra lực hút mạnh, tác động trực tiếp đến cơ cấu nhả để cắt mạch gần như tức thời, hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.
Trong quá trình đóng cắt, hồ quang điện phát sinh giữa các tiếp điểm sẽ được dẫn vào buồng dập hồ quang. Tại đây, hồ quang được chia nhỏ và làm nguội nhanh bằng các lá thép dập hồ quang, giúp tăng khả năng cắt dòng điện, giảm mài mòn tiếp điểm và kéo dài tuổi thọ của thiết bị.
Ưu điểm nổi bậtz
- Khả năng cắt ngắn mạch 10kA giúp bảo vệ hệ thống điện hiệu quả.
- Thiết kế 3 cực (3P) thích hợp cho lưới điện 3 pha.
- Ics đạt 100% Icu, đảm bảo khả năng vận hành ổn định sau khi xử lý sự cố trong điều kiện phù hợp.
- Kích thước nhỏ gọn, thuận tiện lắp đặt trong các loại tủ điện.
- Độ bền cơ khí và độ bền điện cao, đáp ứng yêu cầu vận hành liên tục.
- Sản xuất theo tiêu chuẩn IEC 60947-2, đảm bảo chất lượng, độ an toàn và độ tin cậy cao trong các ứng dụng công nghiệp và dân dụng.
