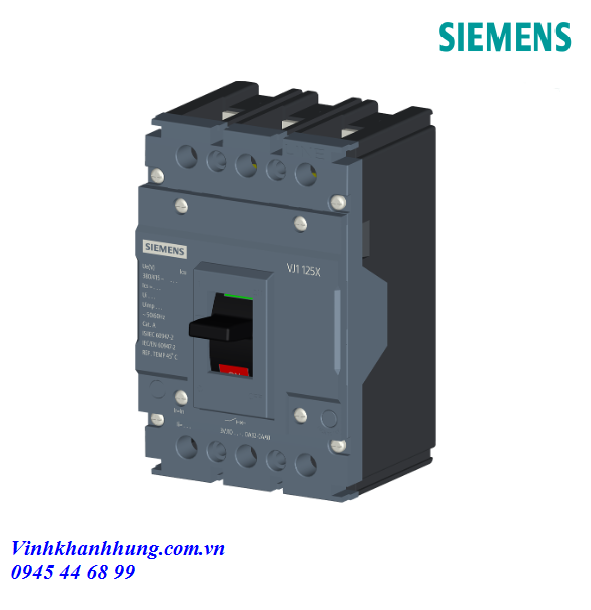

MCCB Siemens SINOVA 3VJ1002-1DA32-0AA0 20A 3P 18kA
Siemens 3VJ1002-1DA32-0AA0 là MCCB (Molded Case Circuit Breaker) thuộc dòng SINOVA 3VJ của Siemens, được thiết kế để bảo vệ đường dây điện và thiết bị trước các sự cố quá tải, ngắn mạch trong hệ thống điện hạ áp. Thiết bị có dòng định mức 20A, cấu hình 3 cực (3P) và khả năng cắt ngắn mạch Icu 18kA tại 415VAC, đáp ứng tiêu chuẩn IEC 60947-2. Bộ bảo vệ FTFM (Fixed Thermal Fixed Magnetic) với đặc tính LI giúp bảo vệ quá tải và ngắn mạch hiệu quả.
Nhờ độ tin cậy cao, tuổi thọ cơ khí lớn và khả năng đóng cắt ổn định, sản phẩm được sử dụng rộng rãi trong tủ điện công nghiệp, tủ phân phối, hệ thống điều khiển động cơ, máy móc sản xuất và các công trình dân dụng, thương mại.
Thông số kỹ thuật MCCB Siemens 3VJ1002-1DA32-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3VJ1002-1DA32-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3VJ |
| Loại | MCCB |
| Dòng định mức (In) | 20 A |
| Số cực | 3P |
| Frame Size | 3VJ10 |
| Khả năng cắt Icu | 18 kA tại 415 VAC |
| Ics | 75% Icu |
| Kiểu Trip Unit | FTFM |
| Chức năng bảo vệ | LI (Quá tải và ngắn mạch) |
| Điện áp cách điện | 800 V |
| Kiểu đấu nối | Bắt vít (Screw Connection) |
| Tiêu chuẩn | IEC 60947-2 |
Nguyên lý hoạt động
MCCB Siemens 3VJ1002-1DA32-0AA0 hoạt động dựa trên hai cơ chế bảo vệ chính là quá tải và ngắn mạch.
Trong điều kiện quá tải, dòng điện vượt quá giá trị định mức trong một khoảng thời gian sẽ làm nóng thanh lưỡng kim (bimetal). Khi nhiệt độ đạt đến ngưỡng cho phép, thanh lưỡng kim sẽ biến dạng và tác động lên cơ cấu nhả, khiến MCCB tự động ngắt mạch để bảo vệ dây dẫn, cáp điện và thiết bị khỏi hiện tượng quá nhiệt.
Khi xảy ra ngắn mạch, dòng điện tăng đột ngột lên nhiều lần so với dòng định mức. Cuộn từ (electromagnetic trip) sẽ tạo lực hút lớn để kích hoạt cơ cấu nhả tức thời, giúp cắt mạch chỉ trong vài mili giây. Điều này góp phần giảm thiểu hư hỏng thiết bị, hạn chế nguy cơ cháy nổ và nâng cao độ an toàn cho hệ thống điện.
Trong quá trình đóng cắt, hồ quang điện phát sinh giữa các tiếp điểm sẽ được dẫn vào buồng dập hồ quang. Hệ thống các lá thép dập hồ quang giúp chia nhỏ và làm nguội hồ quang nhanh chóng, đảm bảo khả năng cắt dòng điện an toàn, giảm mài mòn tiếp điểm và kéo dài tuổi thọ của MCCB.
Ưu điểm nổi bật
- Dòng định mức 20A phù hợp cho nhiều mạch nhánh và tải công nghiệp.
- Khả năng cắt ngắn mạch 18kA tại 415VAC giúp bảo vệ hệ thống điện hiệu quả.
- Ics đạt 75% Icu, đáp ứng yêu cầu vận hành ổn định sau sự cố.
- Bộ bảo vệ FTFM có đặc tính tác động cố định, hoạt động tin cậy.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt trong các tủ điện hạ áp.
- Độ bền cơ khí lên đến khoảng 15.000 lần đóng cắt và độ bền điện khoảng 5.000 lần ở 380/415VAC.
- Sản xuất theo tiêu chuẩn IEC 60947-2, đáp ứng các yêu cầu về an toàn và chất lượng quốc tế.
