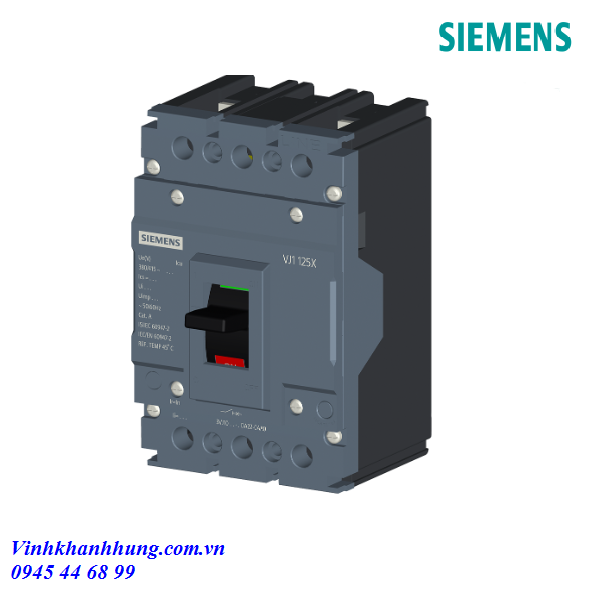

MCCB Siemens SINOVA 3VJ1002-1DA22-0AA0 20A 2P 18kA
Siemens 3VJ1002-1DA22-0AA0 là MCCB (Molded Case Circuit Breaker) thuộc dòng SINOVA 3VJ của Siemens, được thiết kế để bảo vệ đường dây điện trước các sự cố quá tải và ngắn mạch trong hệ thống điện hạ áp. Thiết bị có dòng định mức 20A, cấu hình 2 cực (2P) và khả năng cắt ngắn mạch Icu 18kA tại 415VAC, đáp ứng tiêu chuẩn IEC 60947-2.
Nhờ độ tin cậy cao, tuổi thọ cơ khí lớn và khả năng bảo vệ ổn định, sản phẩm được ứng dụng rộng rãi trong tủ điện công nghiệp, tủ phân phối điện, hệ thống điều khiển máy móc và các công trình dân dụng.
Thông số kỹ thuật MCCB Siemens 3VJ1002-1DA22-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3VJ1002-1DA22-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3VJ |
| Loại | MCCB |
| Dòng định mức (In) | 20 A |
| Số cực | 2P |
| Frame Size | 3VJ10 |
| Khả năng cắt Icu | 18 kA tại 415 VAC |
| Ics | 75% Icu |
| Kiểu Trip Unit | FTFM |
| Tiêu chuẩn | IEC 60947-2 |
| Kiểu đấu nối | Đầu nối vít (Screw connection) |
Nguyên lý hoạt động
MCCB Siemens 3VJ1002-1DA22-0AA0 hoạt động dựa trên hai cơ chế bảo vệ chính là quá tải và ngắn mạch.
Trong điều kiện quá tải, dòng điện tăng vượt giá trị định mức trong một khoảng thời gian nhất định sẽ làm nóng thanh lưỡng kim (bimetal). Khi nhiệt độ đạt ngưỡng, thanh lưỡng kim bị uốn cong và tác động vào cơ cấu nhả, khiến MCCB tự động cắt mạch nhằm bảo vệ dây dẫn và thiết bị điện khỏi hiện tượng quá nhiệt.
Khi xảy ra ngắn mạch, dòng điện tăng đột biến lên nhiều lần so với dòng định mức. Lúc này cuộn từ (electromagnetic trip) sẽ tạo ra lực hút lớn, kích hoạt cơ cấu nhả gần như tức thời để ngắt mạch chỉ trong vài mili giây. Quá trình này giúp hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.
Trong quá trình đóng cắt, hồ quang điện phát sinh giữa các tiếp điểm sẽ được dẫn vào buồng dập hồ quang gồm nhiều lá thép xếp song song. Hồ quang bị chia nhỏ và làm nguội nhanh, giúp MCCB cắt dòng điện an toàn, tăng tuổi thọ tiếp điểm và đảm bảo khả năng đóng cắt ổn định sau nhiều chu kỳ hoạt động.
Ưu điểm nổi bật
- Dòng định mức 20A phù hợp cho nhiều mạch phân phối và tải công nghiệp.
- Khả năng cắt ngắn mạch 18kA giúp bảo vệ hệ thống hiệu quả trong môi trường có mức dòng sự cố cao.
- Ics đạt 75% Icu, đảm bảo khả năng vận hành sau khi cắt sự cố theo tiêu chuẩn IEC.
- Thiết kế 2 cực (2P) phù hợp cho các mạch điện 1 pha hoặc các ứng dụng yêu cầu ngắt đồng thời hai dây.
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện.
- Độ bền cơ khí và độ bền điện cao.
- Sản xuất theo tiêu chuẩn IEC 60947-2, đảm bảo chất lượng, độ an toàn và độ tin cậy trong quá trình vận hành.
