Cầu dao cách ly Siemens SINOVA 3KJ0134-4AA20-1AA0 160A 4P 415VAC

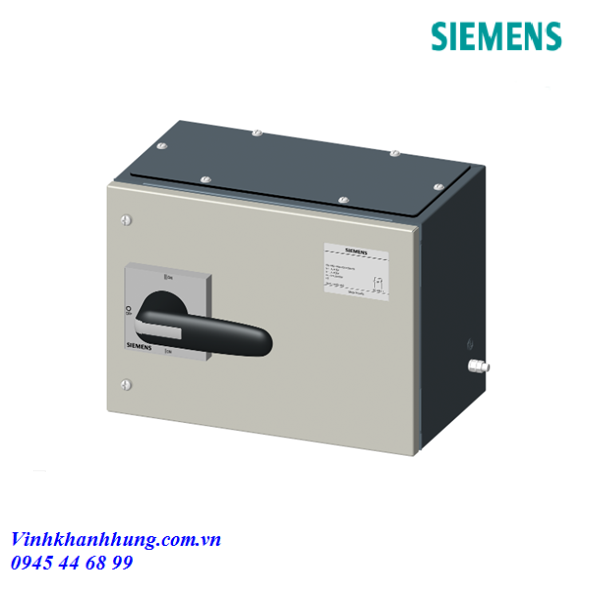

Siemens 3KJ0134-4AA20-1AA0 là cầu dao chuyển nguồn có tải (Manual On-Load Changeover Switch) thuộc dòng SINOVA 3KJ0 của Siemens, được thiết kế để chuyển đổi nguồn điện giữa hai nguồn cấp hoặc giữa các trạng thái I-0-II trong hệ thống điện hạ áp. Thiết bị có dòng định mức 160A, cấu hình 4 cực (4P) và điện áp làm việc định mức 415VAC, 50/60Hz. Đây là phiên bản enclosed execution, được tích hợp cơ cấu vận hành phía trước và vỏ bảo vệ, phù hợp sử dụng trong các hệ thống phân phối điện, tủ điện công nghiệp, hệ thống chuyển nguồn và các ứng dụng cần chuyển đổi nguồn bằng tay. Thiết bị thuộc loại switch-disconnector và đáp ứng tiêu chuẩn IEC 60947-3.
Thông số kỹ thuật Siemens 3KJ0134-4AA20-1AA0
| Thông số | Giá trị |
|---|---|
| Model | 3KJ0134-4AA20-1AA0 |
| Dòng sản phẩm | Siemens SINOVA 3KJ0 |
| Loại thiết bị | Manual On-Load Changeover Switch |
| Dòng định mức (Ie) | 160 A |
| Số cực | 4P |
| Kích thước/Size | Size 1 |
| Điện áp định mức (Ue) | 415 VAC |
| Tần số | 50/60 Hz |
| Loại thiết bị | Switch-disconnector |
| Kiểu lắp | Enclosed execution |
| Kiểu vận hành | Thủ công |
| Vị trí chuyển mạch | I-0-II |
| Tiêu chuẩn | IEC 60947-3 |
| Cấp sử dụng | AC-21 / AC-22 / AC-23 tại 415V |
| Kiểu kết nối mạch chính | Flat terminal |
| Kiểu cố định | Screw fixing |
| Khối lượng tham khảo | Khoảng 3,5 kg |
| Nhiệt độ môi trường hoạt động | -5 đến +40°C |
Các thông số 160A, 4P, 415VAC và dòng 3KJ0 được xác nhận trong tài liệu sản phẩm và bảng giá Siemens. Dòng SINOVA 3KJ được thiết kế cho cấu hình 4 cực, hỗ trợ các cấp sử dụng AC-21, AC-22 và AC-23 tại 415V.
Nguyên lý hoạt động
Siemens 3KJ0134-4AA20-1AA0 là thiết bị chuyển nguồn bằng tay, cho phép người vận hành lựa chọn giữa hai nguồn điện hoặc hai mạch điện thông qua cơ cấu chuyển mạch I-0-II.
Ở vị trí I, thiết bị kết nối tải với nguồn thứ nhất. Khi chuyển sang vị trí 0, cả hai nguồn được ngắt khỏi tải, tạo trạng thái cách ly giữa nguồn và phụ tải. Khi chuyển sang vị trí II, tải được kết nối với nguồn thứ hai.
Thiết kế này đặc biệt hữu ích trong các hệ thống có nguồn điện chính và nguồn dự phòng, chẳng hạn như nguồn lưới điện và máy phát điện. Khi nguồn chính gặp sự cố, người vận hành có thể đưa công tắc về vị trí phù hợp để chuyển tải sang nguồn dự phòng. Khi nguồn chính được khôi phục, có thể thực hiện thao tác chuyển ngược lại.
Thiết bị thuộc loại on-load changeover switch, nghĩa là được thiết kế để thực hiện thao tác chuyển mạch trong điều kiện tải phù hợp với cấp sử dụng được quy định. Dòng 3KJ cũng được thiết kế theo dạng switch-disconnector và hỗ trợ khả năng positive isolation, giúp tạo trạng thái cách ly rõ ràng khi đưa về vị trí OFF.
Cấu hình 4P cho phép chuyển mạch cả bốn cực của hệ thống, phù hợp với các hệ thống điện 3 pha có dây trung tính cần được chuyển đổi đồng thời. Điều này giúp hạn chế khả năng tồn tại kết nối không mong muốn giữa hai nguồn khi thực hiện chuyển nguồn.
Ưu điểm nổi bật
- Dòng định mức 160A, phù hợp cho nhiều hệ thống phân phối điện hạ áp.
- Cấu hình 4P, cho phép chuyển mạch đồng thời bốn cực.
- Điện áp làm việc định mức 415VAC, tần số 50/60Hz.
- Hỗ trợ các cấp sử dụng AC-21, AC-22 và AC-23 tại 415V.
- Cơ cấu chuyển mạch thủ công với ba vị trí I-0-II.
- Phiên bản enclosed execution, có vỏ bảo vệ và phù hợp lắp đặt trong khu vực cần bảo vệ thiết bị.
- Thiết kế dạng switch-disconnector, hỗ trợ cách ly nguồn an toàn.
- Đáp ứng tiêu chuẩn IEC 60947-3.
- Phù hợp làm thiết bị chuyển đổi giữa nguồn điện lưới và máy phát điện.
- Có thể sử dụng trong tủ điện phân phối, tủ chuyển nguồn và hệ thống điện công nghiệp.
- Dòng SINOVA 3KJ có dải sản phẩm rộng từ 63A đến 3150A, giúp thuận tiện lựa chọn thiết bị cùng dòng cho nhiều cấp công suất khác nhau.
Ứng dụng
Siemens 3KJ0134-4AA20-1AA0 có thể được sử dụng trong:
- Tủ điện chuyển nguồn ATS dạng vận hành bằng tay.
- Hệ thống chuyển đổi giữa điện lưới và máy phát điện.
- Tủ phân phối điện hạ áp.
- Hệ thống điện nhà máy và xưởng sản xuất.
- Hệ thống điều khiển và phân phối điện công nghiệp.
- Các công trình thương mại và dân dụng có yêu cầu nguồn điện dự phòng.
- Hệ thống cần cách ly và chuyển đổi giữa hai nguồn điện một cách rõ ràng.
Lưu ý: 3KJ0134-4AA20-1AA0 không có chức năng bảo vệ quá tải/ngắn mạch như MCCB. Nếu cần bảo vệ đường dây, thiết bị này thường được phối hợp với MCCB, cầu chì hoặc thiết bị bảo vệ phù hợp ở phía trước mạch. Bản thân 3KJ là thiết bị đóng cắt/chuyển nguồn chứ không phải thiết bị bảo vệ quá dòng.
