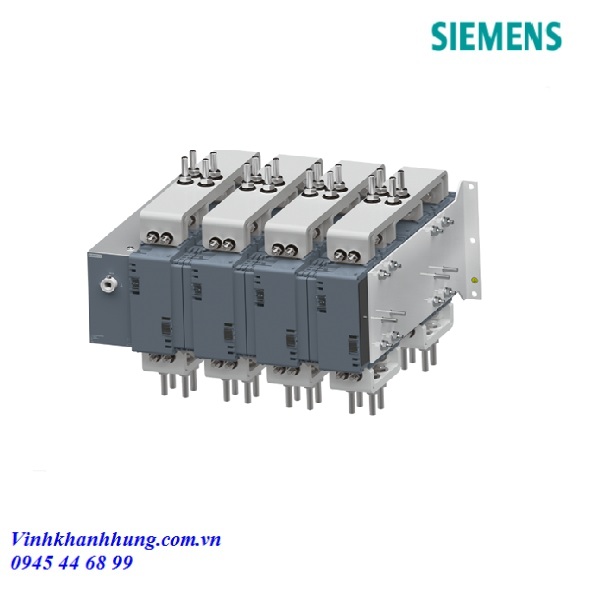

Cầu dao cách ly Siemens SINOVA 3KJ0556-4AA30-0AA0 2000A 4P
Siemens 3KJ0556-4AA30-0AA0 là thiết bị chuyển nguồn bằng tay (Manual On-Load Changeover Switch – MTSE) thuộc dòng SINOVA 3KJ0 của Siemens, được thiết kế để chuyển đổi nguồn điện giữa hai nguồn cấp trong hệ thống điện hạ áp khi đang có tải. Thiết bị có dòng điện định mức 2000A, cấu hình 4 cực (4P), điện áp định mức 415VAC và dạng Open execution. Sản phẩm phù hợp cho các hệ thống phân phối điện công suất lớn, tủ điện tổng, hệ thống nguồn dự phòng và các ứng dụng cần chuyển đổi giữa nguồn điện lưới và nguồn máy phát. Thiết bị đáp ứng tiêu chuẩn IEC 60947-3 và được thiết kế cho khả năng đóng cắt an toàn, ổn định trong các hệ thống điện công nghiệp.
Thông số kỹ thuật Siemens 3KJ0556-4AA30-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3KJ0556-4AA30-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3KJ0 |
| Loại thiết bị | Manual On-Load Changeover Switch (MTSE) |
| Dòng định mức (Ie) | 2000 A |
| Số cực | 4P |
| Size | Size 5 |
| Điện áp định mức (Ue) | 415 VAC |
| Tần số | 50/60 Hz |
| Execution | Open execution |
| Loại chuyển mạch | On-load changeover |
| Vị trí chuyển mạch | I – 0 – II |
| Tiêu chuẩn | IEC 60947-3 |
| Kiểu vận hành | Bằng tay |
| Kiểu lắp đặt | Screw mounting |
| Cơ cấu thao tác | Front operating mechanism |
| Mã sản phẩm | 3KJ0556-4AA30-0AA0 |
Các thông số 2000A, 4P, 415VAC, 50/60Hz và Open execution được xác nhận từ dữ liệu sản phẩm và tài liệu SINOVA 3KJ.
Nguyên lý hoạt động
Siemens 3KJ0556-4AA30-0AA0 là thiết bị chuyển nguồn bằng tay, cho phép người vận hành lựa chọn và chuyển đổi giữa hai nguồn điện. Thiết bị có ba vị trí cơ bản I – 0 – II, tương ứng với nguồn I, vị trí ngắt và nguồn II. Khi chuyển sang vị trí I, tải được cấp từ nguồn I; khi ở vị trí 0, mạch được ngắt; khi chuyển sang vị trí II, tải được cấp từ nguồn II.
Thiết bị thuộc loại On-Load Changeover Switch, vì vậy được thiết kế để thực hiện thao tác chuyển đổi nguồn trong điều kiện hệ thống đang mang tải, với cấu trúc tiếp điểm và cơ cấu dập hồ quang phù hợp cho quá trình đóng cắt. Dòng 3KJ được Siemens thiết kế cho các mức dòng từ 63A đến 3150A và cấu hình 4 cực.
Với cấu hình 4 cực, thiết bị có khả năng chuyển mạch cả ba pha và dây trung tính theo cấu hình của hệ thống. Điều này đặc biệt hữu ích trong các hệ thống chuyển đổi giữa nguồn điện lưới và máy phát điện, nơi cần kiểm soát đồng thời các dây dẫn của nguồn.
Thiết bị có dạng Open execution, nghĩa là cơ cấu chuyển nguồn được cung cấp dưới dạng thiết bị mở để lắp đặt bên trong tủ điện hoặc hệ thống phân phối. Phiên bản enclosed tương ứng có mã 3KJ0556-4AA30-1AA0.
Ưu điểm nổi bật
- Dòng định mức 2000A, phù hợp với các hệ thống phân phối điện công suất lớn.
- Cấu hình 4 cực (4P), phù hợp cho hệ thống chuyển nguồn 3 pha.
- Điện áp định mức 415VAC, tần số 50/60Hz.
- Có khả năng chuyển nguồn khi đang có tải.
- Thiết kế chuyển mạch I – 0 – II, dễ vận hành và kiểm soát trạng thái nguồn.
- Vận hành bằng tay với cơ cấu thao tác phía trước.
- Dạng Open execution, thuận tiện lắp đặt trong tủ điện.
- Dòng SINOVA 3KJ có nhiều phụ kiện và linh kiện thay thế.
- Đáp ứng tiêu chuẩn IEC 60947-3.
- Phù hợp cho hệ thống nguồn lưới – máy phát và các hệ thống phân phối điện công nghiệp công suất lớn.
Ứng dụng
Siemens 3KJ0556-4AA30-0AA0 thường được sử dụng trong:
- Tủ điện tổng MSB công suất lớn.
- Hệ thống chuyển nguồn lưới – máy phát.
- Hệ thống điện công nghiệp.
- Nhà máy và trạm phân phối điện.
- Hệ thống nguồn dự phòng.
- Các hệ thống cần chuyển đổi giữa hai nguồn điện với dòng tải lớn.
Lưu ý: 3KJ0556-4AA30-0AA0 là thiết bị chuyển nguồn (changeover switch) chứ không phải MCCB. Nó thực hiện chức năng đóng cắt và chuyển đổi nguồn, không có chức năng bảo vệ quá tải/ngắn mạch tích hợp như MCCB. Vì vậy khi thiết kế tủ điện, cần bố trí thiết bị bảo vệ phù hợp ở phía trước hoặc theo sơ đồ bảo vệ của hệ thống.
