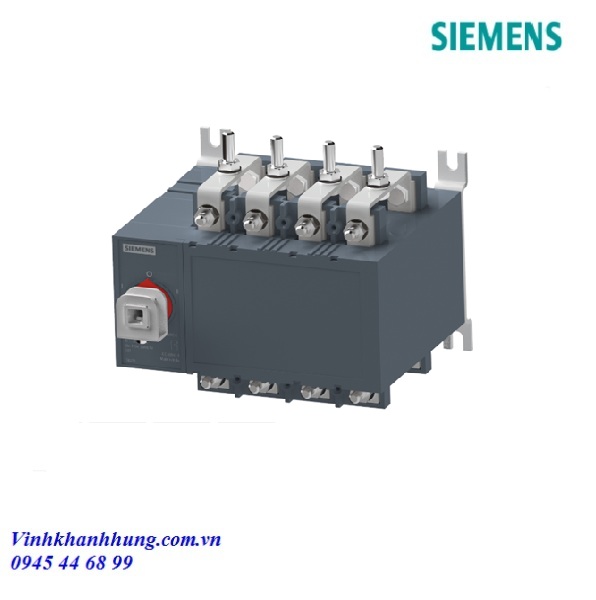

Cầu dao cách ly Siemens SINOVA 3KJ1126-4AA20-0AA0 63A 4P
Siemens 3KJ1126-4AA20-0AA0 là công tắc chuyển nguồn bằng tay đóng cắt khi đang mang tải (Manual On-Load Changeover Switch – MCOS) thuộc dòng SINOVA 3KJ của Siemens, được thiết kế để chuyển đổi nguồn điện giữa hai nguồn cấp trong hệ thống điện hạ áp. Thiết bị có dòng điện định mức 63A, cấu hình 4 cực (4P), điện áp làm việc 415VAC, tần số 50/60Hz và dạng Open execution (loại hở). Sản phẩm được sử dụng trong các hệ thống phân phối điện, tủ điện chuyển nguồn và các ứng dụng cần chuyển đổi nguồn bằng thao tác thủ công.
Thông số kỹ thuật Siemens 3KJ1126-4AA20-0AA0
| Thông số | Giá trị |
|---|---|
| Model | 3KJ1126-4AA20-0AA0 |
| Dòng sản phẩm | Siemens SINOVA 3KJ |
| Loại thiết bị | Manual On-Load Changeover Switch (MCOS) |
| Dòng định mức (Ie) | 63 A |
| Số cực | 4P |
| Điện áp định mức | 415 VAC |
| Tần số | 50/60 Hz |
| Kiểu lắp | Open execution – loại hở |
| Dòng/Series | 3KJ1 |
| Cỡ (Size) | Size 1 |
| Tiêu chuẩn | IEC 60947-3 |
| Chế độ chuyển mạch | I-O-II |
| Loại thiết bị | Switch-disconnector / Changeover Switch |
Các thông số 63A, 4P, 415VAC, loại hở và mã sản phẩm được xác nhận trong tài liệu SINOVA 3KJ và các nguồn phân phối thiết bị Siemens.
Nguyên lý hoạt động
Siemens 3KJ1126-4AA20-0AA0 hoạt động như một bộ chuyển nguồn bằng tay, cho phép người vận hành lựa chọn nguồn cấp cho tải thông qua tay xoay cơ khí.
Thiết bị có ba vị trí chuyển mạch chính:
- I: kết nối tải với nguồn I.
- O: ngắt kết nối tải khỏi cả hai nguồn.
- II: kết nối tải với nguồn II.
Nhờ cơ cấu chuyển mạch cơ khí, người vận hành có thể chuyển tải từ nguồn chính sang nguồn dự phòng hoặc ngược lại. Cấu hình 4P cho phép đóng/cắt đồng thời cả ba pha và dây trung tính trong hệ thống 3 pha 4 dây, tùy theo sơ đồ đấu nối thực tế.
Thiết bị thuộc loại On-Load Changeover Switch, do đó được thiết kế để thực hiện chuyển đổi nguồn trong điều kiện thiết bị đang mang tải, với các cấp sử dụng AC-21, AC-22 và AC-23 tại 415V theo cấu hình của dòng sản phẩm.
Ưu điểm nổi bật
- Dòng điện định mức 63A, phù hợp với nhiều hệ thống phân phối điện hạ áp.
- 4 cực (4P), phù hợp cho hệ thống 3 pha 4 dây.
- Điện áp làm việc 415VAC, tần số 50/60Hz.
- Có ba vị trí thao tác I-O-II, giúp lựa chọn nguồn rõ ràng và an toàn.
- Là loại Manual On-Load Changeover Switch, cho phép chuyển nguồn bằng thao tác thủ công.
- Thiết kế Open execution, thuận tiện cho việc lắp đặt trong tủ điện.
- Có các phụ kiện đi kèm như tay xoay, trục, thanh nối và vách ngăn pha theo cấu hình sản phẩm.
- Đáp ứng tiêu chuẩn IEC 60947-3.
- Có thể sử dụng trong hệ thống chuyển đổi giữa nguồn điện lưới và nguồn dự phòng/máy phát.
Lưu ý: Không nên ghi sản phẩm này là MCCB, cũng không nên ghi Icu/Ics 10kA như mẫu 3VJ1002, vì 3KJ1126-4AA20-0AA0 là công tắc chuyển nguồn, không phải máy cắt MCCB. Thông số quan trọng của nó là 63A – 4P – 415VAC – Manual On-Load Changeover – I-O-II – IEC 60947-3.
