Contactors Siemens 42CJ36AFE 25A 3P 120VAC

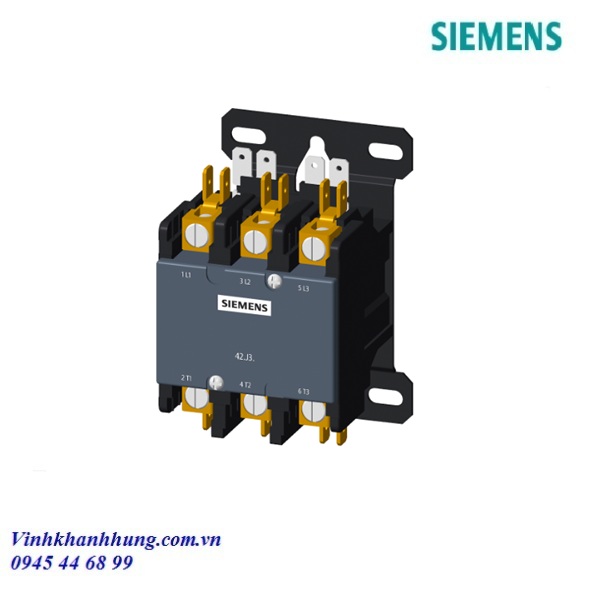

Siemens 42CJ36AFE là khởi động từ (Definite Purpose Contactor) thuộc dòng 42 của Siemens, được thiết kế để đóng cắt và điều khiển các tải điện trong hệ thống điện công nghiệp và dân dụng. Thiết bị có dòng định mức 25A, cấu hình 3 cực (3P), điện áp cuộn hút 120VAC, sử dụng đầu nối dạng vít lục giác (Hex Screw) và được tích hợp 1 tiếp điểm phụ NO + 1 tiếp điểm phụ NC. Sản phẩm thường được sử dụng để điều khiển động cơ, máy nén, hệ thống HVAC và các tải điện cần đóng cắt thường xuyên.
Thông số kỹ thuật Siemens 42CJ36AFE
| Thông số | Giá trị |
|---|---|
| Model | 42CJ36AFE |
| Dòng sản phẩm | Siemens Definite Purpose Contactor |
| Loại thiết bị | Khởi động từ / Contactor |
| Dòng định mức | 25 A |
| Số cực chính | 3P |
| Điện áp cuộn hút | 120 VAC |
| Tần số | 60 Hz |
| Tiếp điểm phụ | 1NO + 1NC |
| Kiểu đầu nối | Hex Screw |
| Ứng dụng | Đóng cắt và điều khiển tải điện, động cơ, HVAC |
| Model liên quan | 42BJ36AFE, 42DJ36AFE, 42EJ36AFE |
Thông tin sản phẩm xác nhận 42CJ36AFE có dòng định mức 25A, điện áp 120VAC, cấu hình 3 cực, tiếp điểm phụ 1NO + 1NC, tần số 60Hz và đầu nối Hex Screw.
Nguyên lý hoạt động
Siemens 42CJ36AFE hoạt động dựa trên nguyên lý điện từ. Khi cấp điện áp 120VAC vào cuộn hút, cuộn dây tạo ra từ trường làm hút phần ứng của contactor. Chuyển động này làm các tiếp điểm chính đóng lại, cho phép dòng điện đi qua ba cực để cấp nguồn cho tải.
Khi ngắt điện áp điều khiển, từ trường của cuộn hút mất đi, lò xo hồi vị đưa phần ứng trở về vị trí ban đầu và các tiếp điểm chính mở ra, ngắt nguồn cấp cho tải.
Thiết bị có 3 tiếp điểm chính, phù hợp để đóng cắt tải ba pha. Ngoài ra, contactor được trang bị 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC) để sử dụng trong mạch điều khiển, tự giữ, liên động hoặc báo trạng thái.
Khi contactor đóng hoặc ngắt tải, hồ quang điện có thể phát sinh tại các tiếp điểm. Kết cấu tiếp điểm và cơ cấu đóng cắt được thiết kế để hạn chế ảnh hưởng của hồ quang, giúp thiết bị hoạt động ổn định trong các chu kỳ đóng cắt.
Ưu điểm nổi bật
- Dòng định mức 25A, phù hợp với nhiều loại tải điện.
- Cấu hình 3P, thích hợp điều khiển tải và động cơ ba pha.
- Cuộn hút 120VAC, phù hợp với mạch điều khiển sử dụng điện áp xoay chiều 120V.
- Tích hợp 1NO + 1NC để phục vụ các mạch điều khiển và liên động.
- Đầu nối Hex Screw giúp kết nối dây chắc chắn.
- Thiết kế dạng Definite Purpose Contactor, phù hợp với các ứng dụng đóng cắt tải chuyên dụng.
- Có thể sử dụng trong các hệ thống điều khiển động cơ, HVAC và các thiết bị điện cần đóng cắt thường xuyên.
