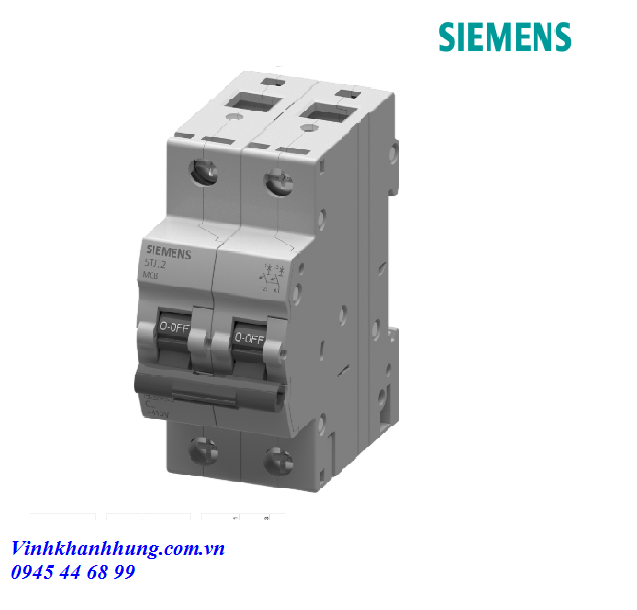

MCB Siemens SINOVA 5TJ32137 13A 2P 4.5kA

Siemens 5TJ32137 là MCB (Miniature Circuit Breaker) thuộc dòng SINOVA 5TJ3 của Siemens, được thiết kế để bảo vệ đường dây điện trước các sự cố quá tải và ngắn mạch trong hệ thống điện hạ áp. Thiết bị có dòng định mức 13A, cấu hình 2 cực (2P) và khả năng cắt ngắn mạch 4.5kA tại 400/415VAC, đáp ứng tiêu chuẩn IEC 60898-1.

Nhờ độ tin cậy cao, tuổi thọ cơ khí lớn và khả năng bảo vệ ổn định, sản phẩm được ứng dụng rộng rãi trong tủ điện dân dụng, tủ phân phối điện, hệ thống chiếu sáng, ổ cắm và các mạch điện công nghiệp nhẹ.

Thông số kỹ thuật MCB Siemens 5TJ32137

Nguyên lý hoạt động

MCB Siemens 5TJ32137 hoạt động dựa trên hai cơ chế bảo vệ chính là quá tải và ngắn mạch.

Trong điều kiện quá tải, dòng điện tăng vượt giá trị định mức trong một khoảng thời gian nhất định sẽ làm nóng thanh lưỡng kim (bimetal). Khi nhiệt độ đạt ngưỡng, thanh lưỡng kim bị uốn cong và tác động vào cơ cấu nhả, khiến MCB tự động cắt mạch nhằm bảo vệ dây dẫn và thiết bị điện khỏi hiện tượng quá nhiệt.

Khi xảy ra ngắn mạch, dòng điện tăng đột biến lên nhiều lần so với dòng định mức. Lúc này cuộn từ (electromagnetic trip) sẽ tạo ra lực hút lớn, kích hoạt cơ cấu nhả gần như tức thời để ngắt mạch chỉ trong vài mili giây. Quá trình này giúp hạn chế hư hỏng thiết bị và giảm nguy cơ cháy nổ.

Trong quá trình đóng cắt, hồ quang điện phát sinh giữa các tiếp điểm sẽ được dẫn vào buồng dập hồ quang, giúp hồ quang được chia nhỏ và làm nguội nhanh, đảm bảo khả năng đóng cắt an toàn và tăng tuổi thọ thiết bị.

Ưu điểm nổi bật

• Dòng định mức 13A phù hợp cho nhiều mạch điện dân dụng và công nghiệp nhẹ.
• Khả năng cắt ngắn mạch 4.5kA giúp bảo vệ hệ thống hiệu quả.
• Đặc tuyến C phù hợp với hầu hết tải thông dụng.
• Thiết kế nhỏ gọn, dễ lắp đặt trên thanh DIN.
• Độ bền cơ khí và độ bền điện cao.
• Sản xuất theo tiêu chuẩn IEC 60898-1, đảm bảo chất lượng và an toàn.
