Tiếp điểm phụ Siemens SINOVA 3MV9131-3AA00 1NO+1NC

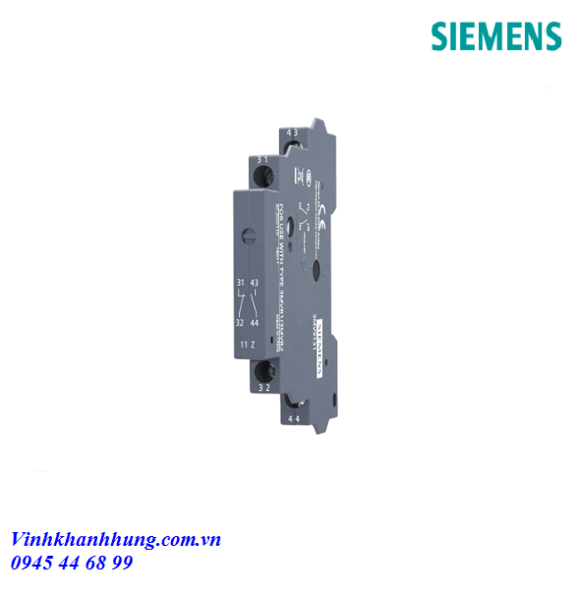

Siemens 3MV9131-3AA00 là tiếp điểm phụ (Auxiliary Contact) thuộc hệ phụ kiện của dòng thiết bị bảo vệ động cơ SINOVA 3MV81/3MV82 của Siemens. Thiết bị được thiết kế để lắp bên phải của thiết bị chính, cung cấp một bộ tiếp điểm gồm 1NO + 1NC nhằm truyền tín hiệu trạng thái đóng/cắt của thiết bị đến mạch điều khiển, đèn báo, PLC hoặc các thiết bị giám sát. Theo tài liệu Siemens, 3MV9131-3AA00 có thể sử dụng cho cả 3MV81 và 3MV82.
Thông số kỹ thuật Siemens 3MV9131-3AA00
| Thông số | Giá trị |
|---|---|
| Model | 3MV9131-3AA00 |
| Thương hiệu | Siemens |
| Dòng sản phẩm | SINOVA 3MV |
| Loại thiết bị | Tiếp điểm phụ (Auxiliary Contact) |
| Thiết bị tương thích | 3MV81 / 3MV82 |
| Cấu hình tiếp điểm | 1NO + 1NC |
| Tiếp điểm thường mở | 1NO |
| Tiếp điểm thường đóng | 1NC |
| Vị trí lắp đặt | Bên phải |
| Kiểu lắp | Lắp bên hông thiết bị |
| Bề rộng module | 9 mm |
| Chức năng chính | Phản hồi trạng thái thiết bị về mạch điều khiển |
| Mã sản phẩm | 3MV9131-3AA00 |
Các thông tin về mã hàng, thiết bị tương thích, vị trí lắp và cấu hình 1NO+1NC được xác nhận trong catalogue SINOVA của Siemens. Tài liệu Siemens cũng cho biết tiếp điểm phụ và bộ chỉ thị sự cố ngắn mạch đều được lắp ở phía bên phải của 3MV81/3MV82.
Nguyên lý hoạt động
3MV9131-3AA00 không trực tiếp thực hiện chức năng bảo vệ quá tải hoặc ngắn mạch. Đây là tiếp điểm phụ dùng để lấy tín hiệu trạng thái từ thiết bị chính.
Khi thiết bị chính ở trạng thái đóng, các tiếp điểm NO và NC thay đổi trạng thái tương ứng. Tín hiệu này có thể được đưa về mạch điều khiển để xác định thiết bị đang đóng hay mở.
Tiếp điểm 1NO (Normally Open) ở trạng thái bình thường sẽ hở. Khi thiết bị chính chuyển sang trạng thái tác động tương ứng, tiếp điểm NO đóng lại để tạo tín hiệu cho mạch điều khiển.
Tiếp điểm 1NC (Normally Closed) hoạt động ngược lại. Ở trạng thái bình thường tiếp điểm đóng và sẽ mở khi trạng thái thiết bị thay đổi. Nhờ có đồng thời 1NO và 1NC, người sử dụng có thể linh hoạt lựa chọn tín hiệu phù hợp cho PLC, relay trung gian, đèn báo hoặc mạch liên động.
Ứng dụng
3MV9131-3AA00 thường được sử dụng để:
- Đưa tín hiệu trạng thái thiết bị về PLC.
- Điều khiển đèn báo ON/OFF trên tủ điện.
- Giám sát trạng thái đóng/cắt của thiết bị.
- Thực hiện mạch liên động (interlock).
- Kết hợp với relay trung gian trong mạch điều khiển.
- Phản hồi trạng thái thiết bị về hệ thống điều khiển và giám sát.
Ưu điểm nổi bật
- Là phụ kiện chính hãng Siemens thuộc hệ SINOVA 3MV.
- Tương thích với thiết bị 3MV81/3MV82.
- Cấu hình tiếp điểm 1NO + 1NC, thuận tiện cho nhiều loại mạch điều khiển.
- Thiết kế dạng module lắp bên hông, tiết kiệm không gian.
- Lắp đặt ở bên phải của thiết bị chính.
- Có thể sử dụng cho các mạch báo trạng thái, điều khiển và liên động.
- Theo catalogue Siemens, tiếp điểm phụ 3MV9131-3AA00 có thể lắp đồng thời với bộ chỉ thị sự cố ngắn mạch 3MV9131-7AA00 ở phía bên phải; bộ chỉ thị sự cố được lắp phía trong và tiếp điểm phụ ở phía ngoài.
Kết luận
Siemens 3MV9131-3AA00 là tiếp điểm phụ 1NO + 1NC, dùng cho 3MV81/3MV82, lắp ở bên phải thiết bị. Khác với MCCB, thiết bị này không có nhiệm vụ trực tiếp cắt dòng sự cố mà chủ yếu dùng để lấy và truyền tín hiệu trạng thái của thiết bị chính sang mạch điều khiển, PLC, đèn báo hoặc hệ thống giám sát.
