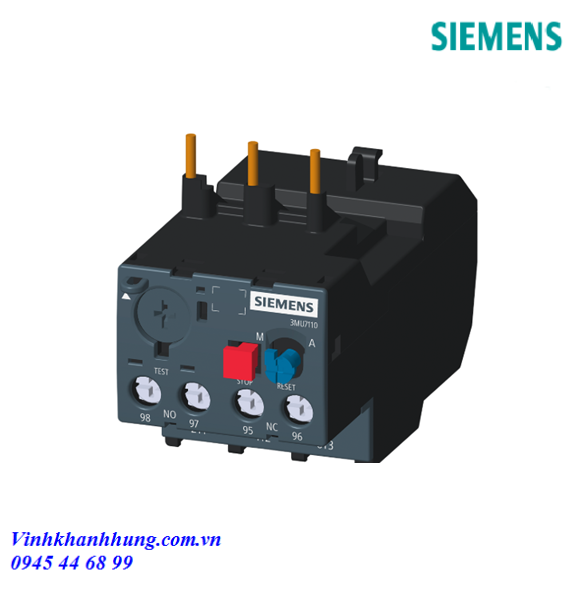

Rơ-le nhiệt Siemens SINOVA 3MU7110-0MA0 7–10A Class 10
Siemens 3MU7110-0MA0 là rơ-le nhiệt (Thermal Overload Relay) thuộc dòng SINOVA 3MU7 của Siemens, được thiết kế để bảo vệ động cơ trước các sự cố quá tải. Thiết bị có dải điều chỉnh dòng 7–10A, cấp tác động Class 10 và được sử dụng để lắp trên contactor Siemens dòng 3MT7 Size 0, 1, 2.
Nhờ thiết kế nhỏ gọn, khả năng bảo vệ ổn định và cơ chế reset linh hoạt, sản phẩm phù hợp sử dụng trong tủ điện công nghiệp, mạch điều khiển động cơ, máy móc sản xuất và các hệ thống điện hạ áp.
Thông số kỹ thuật Rơ-le nhiệt Siemens 3MU7110-0MA0
| Thông số | Giá trị |
|---|---|
| Model | 3MU7110-0MA0 |
| Dòng sản phẩm | Siemens SINOVA 3MU7 |
| Loại | Rơ-le nhiệt (Thermal Overload Relay) |
| Dải điều chỉnh dòng | 7–10 A |
| Class tác động | Class 10 |
| Công suất động cơ 3 pha tại 400V | 4 kW |
| Contactor tương thích | Siemens 3MT7 Size 0, 1, 2 |
| Mạch chính | Đầu nối vít |
| Mạch phụ | Đầu nối vít |
| Reset | Manual / Automatic |
| Điện áp cách điện định mức | 690 VAC |
| Điện áp chịu xung | 6 kV |
| Kích thước relay | Size 1 |
| Khối lượng | Khoảng 0,15 kg |
| Nhiệt độ môi trường hoạt động | -5 đến +55°C |
| Độ cao lắp đặt tối đa | 2.000 m |
Các thông số trên được đối chiếu với catalogue SINOVA của Siemens và dữ liệu kỹ thuật của mã 3MU7110-0MA0.
Nguyên lý hoạt động
Rơ-le nhiệt Siemens 3MU7110-0MA0 hoạt động dựa trên nguyên lý bảo vệ quá tải bằng phần tử nhiệt. Khi dòng điện chạy qua động cơ vượt quá giá trị đã cài đặt trong một khoảng thời gian, nhiệt lượng sinh ra làm phần tử lưỡng kim biến dạng. Khi đạt đến ngưỡng tác động, cơ cấu Trip sẽ hoạt động và thay đổi trạng thái tiếp điểm điều khiển, giúp ngắt contactor và bảo vệ động cơ khỏi quá nhiệt.
Thiết bị có cấp tác động Class 10, phù hợp với các ứng dụng bảo vệ quá tải động cơ thông thường. Sau khi xử lý nguyên nhân gây quá tải, rơ-le có thể được reset bằng chế độ Manual hoặc Automatic tùy cách cài đặt.
Ưu điểm nổi bật
- Dải chỉnh 7–10A, phù hợp bảo vệ động cơ 3 pha công suất khoảng 4 kW tại 400V.
- Cấp tác động Class 10, đáp ứng yêu cầu bảo vệ quá tải động cơ.
- Có thể lắp trên contactor Siemens 3MT7 Size 0, 1, 2.
- Hỗ trợ reset Manual hoặc Automatic, thuận tiện cho nhiều phương án điều khiển.
- Điện áp cách điện định mức lên đến 690VAC và điện áp chịu xung 6kV.
- Thiết kế nhỏ gọn, kết nối bằng đầu vít, phù hợp lắp đặt trong tủ điện.
- Sản phẩm thuộc dòng Siemens SINOVA 3MU7, phù hợp sử dụng trong hệ thống điều khiển và bảo vệ động cơ công nghiệp.
