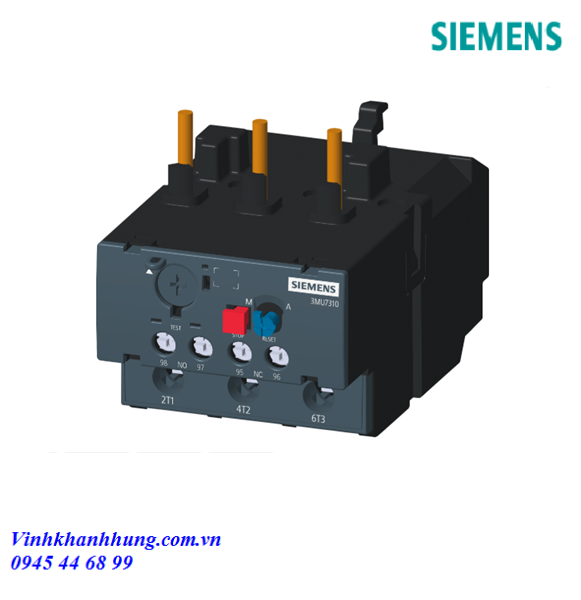

Rơ-le nhiệt Siemens SINOVA 3MU7310-2EA0 55–70A Class 10
Siemens 3MU7310-2EA0 là rơ-le nhiệt (Thermal Overload Relay) thuộc dòng SINOVA 3MU7 của Siemens, được thiết kế để bảo vệ động cơ trước các sự cố quá tải. Thiết bị có dải điều chỉnh dòng 55–70A, cấp tác động Class 10 và được sử dụng để lắp trên contactor Siemens 3MT7 Size 3, 4, đáp ứng các ứng dụng bảo vệ động cơ trong hệ thống điện công nghiệp.
Nhờ khả năng bảo vệ quá tải ổn định, thiết kế chắc chắn và khả năng kết hợp trực tiếp với contactor 3MT7, sản phẩm phù hợp sử dụng trong tủ điện công nghiệp, hệ thống điều khiển động cơ, máy bơm, quạt, máy nén và các hệ thống truyền động điện.
Thông số kỹ thuật Rơ-le nhiệt Siemens 3MU7310-2EA0
| Thông số | Giá trị |
|---|---|
| Model | 3MU7310-2EA0 |
| Dòng sản phẩm | Siemens SINOVA 3MU7 |
| Loại | Rơ-le nhiệt (Thermal Overload Relay) |
| Dải điều chỉnh dòng | 55–70 A |
| Class tác động | Class 10 |
| Kiểu lắp đặt | Lắp trên contactor |
| Contactor tương thích | Siemens 3MT7 Size 3, 4 |
| Contactor phù hợp | 3MT7080 80A, 3MT7095 95A |
| Mạch chính | 3P |
| Kiểu kết nối mạch chính | Đầu vít |
| Kiểu kết nối mạch phụ | Đầu vít |
| Chế độ Reset | Manual / Automatic |
| Cấp bảo vệ mặt trước | IP20 |
| Tiêu chuẩn | IEC 60947-4-1 |
Nguyên lý hoạt động
Rơ-le nhiệt Siemens 3MU7310-2EA0 hoạt động dựa trên nguyên lý bảo vệ quá tải bằng phần tử nhiệt. Khi dòng điện chạy qua động cơ vượt quá giá trị cài đặt trong một khoảng thời gian, nhiệt lượng sinh ra làm phần tử lưỡng kim biến dạng. Khi đạt đến ngưỡng tác động, cơ cấu Trip sẽ hoạt động và thay đổi trạng thái tiếp điểm điều khiển, làm contactor nhả để ngắt nguồn cấp cho động cơ.
Thiết bị có cấp tác động Class 10, phù hợp cho các ứng dụng bảo vệ quá tải động cơ thông thường. Sau khi loại bỏ nguyên nhân gây quá tải, rơ-le có thể được đưa về trạng thái hoạt động bằng chế độ Reset Manual hoặc Automatic.
Trong trường hợp động cơ bị quá tải kéo dài, rơ-le sẽ tác động để hạn chế hiện tượng quá nhiệt có thể gây hư hỏng cuộn dây động cơ. Rơ-le nhiệt chủ yếu đảm nhiệm chức năng bảo vệ quá tải và cần phối hợp với thiết bị bảo vệ ngắn mạch phù hợp trong mạch động lực.
Ưu điểm nổi bật
- Dải chỉnh 55–70A, phù hợp bảo vệ các động cơ công suất trung bình.
- Cấp tác động Class 10, đáp ứng yêu cầu bảo vệ quá tải động cơ.
- Có thể lắp trực tiếp với contactor Siemens 3MT7 Size 3, 4.
- Tương thích với contactor 3MT7080 80A và 3MT7095 95A.
- Hỗ trợ Reset Manual và Automatic, thuận tiện trong quá trình vận hành.
- Kết nối mạch chính và mạch phụ bằng đầu vít, thuận tiện lắp đặt trong tủ điện.
- Thiết kế SINOVA 3MU7 chắc chắn, phù hợp sử dụng trong các hệ thống điều khiển và bảo vệ động cơ công nghiệp.
