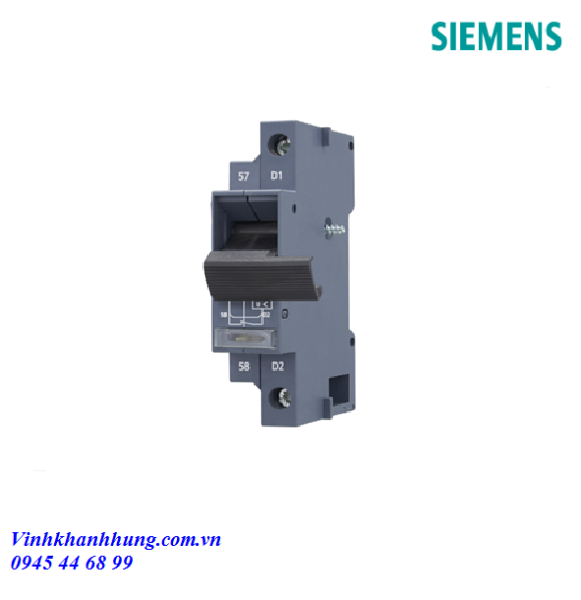

Cuộn thấp áp Siemens SINOVA 3MV9132-0AB37 AC400V 50Hz
Siemens 3MV9132-0AB37 là phụ kiện cuộn thấp áp có tiếp điểm phụ tác động trước (Undervoltage Release with Lead Action Auxiliary Contacts) thuộc dòng SINOVA 3MV8, được thiết kế để lắp bên trái các thiết bị bảo vệ động cơ 3MV81/3MV82. Thiết bị sử dụng nguồn điều khiển AC400V, 50Hz, có chức năng giám sát điện áp và hỗ trợ cơ cấu ngắt khi điện áp điều khiển bị thấp hoặc mất điện. Ngoài chức năng bảo vệ thấp áp, phiên bản này còn tích hợp tiếp điểm phụ tác động trước để phục vụ mạch điều khiển và tín hiệu.
Thông số kỹ thuật Siemens 3MV9132-0AB37
| Thông số | Giá trị |
|---|---|
| Model | 3MV9132-0AB37 |
| Dòng sản phẩm | Siemens SINOVA 3MV8 |
| Loại phụ kiện | Cuộn thấp áp có tiếp điểm phụ tác động trước |
| Chức năng | Undervoltage Release with Lead Action Auxiliary Contacts |
| Thiết bị tương thích | 3MV81 / 3MV82 |
| Vị trí lắp đặt | Bên trái |
| Điện áp điều khiển | AC 400V |
| Tần số | 50Hz |
| Tiếp điểm phụ | Tích hợp trong cụm phụ kiện |
| Tiêu chuẩn dòng sản phẩm | IEC 60947 |
Nguyên lý hoạt động
Siemens 3MV9132-0AB37 sử dụng cuộn điện từ để giám sát điện áp điều khiển AC400V/50Hz. Khi điện áp nằm trong phạm vi làm việc bình thường, cuộn thấp áp duy trì cơ cấu ở trạng thái cho phép thiết bị 3MV81/3MV82 hoạt động.
Khi điện áp điều khiển bị giảm xuống dưới ngưỡng cho phép hoặc bị mất hoàn toàn, lực điện từ của cuộn giảm, cơ cấu bảo vệ tác động và đưa thiết bị bảo vệ động cơ về trạng thái ngắt. Cơ chế này giúp hạn chế tình trạng thiết bị tự đóng lại hoặc động cơ khởi động ngoài ý muốn sau khi nguồn điện được phục hồi.
Điểm đặc biệt của 3MV9132-0AB37 là có thêm tiếp điểm phụ tác động trước (lead action auxiliary contact). Tiếp điểm này có thể được sử dụng trong mạch điều khiển để phát tín hiệu hoặc thực hiện trình tự điều khiển trước khi cơ cấu chính tác động.
Phụ kiện được lắp ở bên trái của thiết bị 3MV81/3MV82. Theo tài liệu Siemens, cuộn thấp áp, cuộn thấp áp có tiếp điểm phụ tác động trước và cuộn cắt đều sử dụng vị trí lắp bên trái và chỉ một trong ba loại có thể được lắp cùng lúc.
Ưu điểm nổi bật
- Điện áp điều khiển AC400V – 50Hz, phù hợp với hệ thống điều khiển sử dụng nguồn 400V.
- Tích hợp chức năng bảo vệ thấp áp.
- Có tiếp điểm phụ tác động trước, thuận tiện cho mạch điều khiển và báo hiệu.
- Lắp đặt ở bên trái thiết bị 3MV81/3MV82.
- Thiết kế chuyên dụng cho dòng SINOVA 3MV8.
- Hỗ trợ nâng cao độ an toàn khi điện áp nguồn điều khiển bị sụt hoặc mất.
- Là phụ kiện chính hãng Siemens trong hệ thống SINOVA 3MV8.
